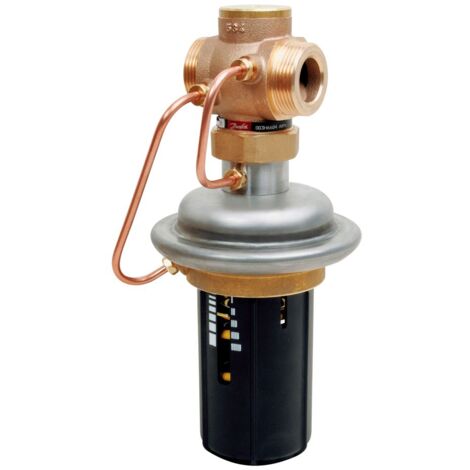

Danfoss Differenzdruck-Überströmregler AVPA DN 15, Kvs 4, 0,0,3-2 bar, G 3/4" A, PN 25

Danfoss Differenzdruck-Überströmregler AVPA DN 15, Kvs 4, 0,0,3-2 bar, G 3/4" A, PN 25

Der Danfoss Differenzdruck-Überströmregler AVPA DN 15 ist ein selbsttätiges Regelventil, das vorwiegend in Fernwärmesystemen eingesetzt wird. Er ist drucklos geschlossen und öffnet bei steigendem Differenzdruck. Mit einem Kvs-Wert von 4,0 m³/h, einem Nenndruck von PN 25 und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar ist er für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil im Temperaturbereich von 2 bis 150 °C geeignet. Der Anschluss erfolgt über ein Außengewinde G 3/4" A.

Wie funktioniert der Danfoss AVPA Differenzdruck-Überströmregler?

Der AVPA arbeitet selbsttätig und ist darauf ausgelegt, den Differenzdruck in Systemen zu steuern. Er besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einem Handgriff, der die Einstellung des Differenzdrucksollwerts ermöglicht. Das Ventil bleibt im Ruhezustand drucklos geschlossen und reagiert auf einen Anstieg des Differenzdrucks, indem es sich öffnet. Diese Funktionsweise trägt zur Stabilität des Systems bei.

Welche Materialien werden für den Danfoss AVPA verwendet?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss AVPA Reglers aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5), während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt ist. Der Ventilkegel wird aus Messing CuZn40Pb2 hergestellt und ist mit einer EPDM-Kegeldichtung versehen. Der Stellantrieb setzt sich aus Edelstahl W.Nr.1.4301 und CuZn36Pb2As zusammen, ergänzt durch eine EPDM-Membran. Diese Materialkombination stellt die Zuverlässigkeit des Reglers im Betrieb mit verschiedenen Medien sicher.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Danfoss AVPA Differenzdruck-Überströmregler ist vielseitig einsetzbar und für den Betrieb mit Zirkulationswasser sowie glykolhaltigem Wasser mit einem Anteil von bis zu 30 % ausgelegt. Der Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C, was eine breite Anwendung in unterschiedlichen Systemen ermöglicht. Der maximale Differenzdruck beträgt 20 bar.

Welche Anschlussmöglichkeiten bietet der Danfoss AVPA?

Der Differenzdruck-Überströmregler AVPA ist mit einem Außengewinde G 3/4" A gemäß DIN ISO 228/1 ausgestattet, was eine einfache und sichere Installation ermöglicht. Die Nennweite des Reglers beträgt DN 15. Die Bauhöhe des Reglers liegt bei 180 mm.

Technische Daten

• Nennweite: DN 15
• Kvs-Wert: 4,0 m³/h
• Nenndruck: PN 25
• Einstellbereich Differenzdruck: 0,3 - 2,0 bar
• Maximaler Differenzdruck: 20 bar
• Mediumtemperatur: 2 - 150 °C
• Anschluss: Außengewinde G 3/4" A
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Werkstoff Kegeldichtung: EPDM

Der Danfoss Differenzdruck-Überströmregler AVPA DN 15 bietet eine zuverlässige Lösung für die Differenzdruckregelung in Fernwärmesystemen. Mit seinem Kvs-Wert von 4,0 m³/h, dem Nenndruck PN 25 und dem breiten Temperaturbereich von 2 °C bis 150 °C ist er für anspruchsvolle Anwendungen mit Heiz- und Kühlwasser, auch mit Glykolanteil, geeignet. Die robuste Bauweise aus Rotguss und Edelstahl sowie der einstellbare Differenzdruck-Sollwert von 0,3 bis 2,0 bar ermöglichen eine präzise und langlebige Funktion.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6605
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 4
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
