Danfoss Differenzdruck-Überströmregler AVPA DN 20, Kvs 6,3, 0,2-1,0 bar, G 1" A, PN 25

Danfoss Differenzdruck-Überströmregler AVPA DN 20, Kvs 6,3, 0,2-1,0 bar, G 1" A, PN 25

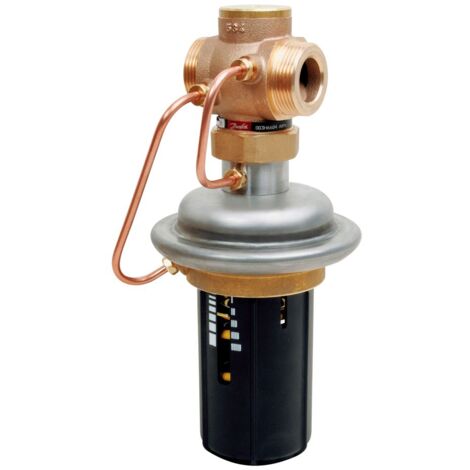

Der Danfoss Differenzdruck-Überströmregler AVPA DN 20 ist ein selbsttätiges Regelventil, das vorwiegend in Fernwärmesystemen eingesetzt wird. Er ist drucklos geschlossen und öffnet bei steigendem Differenzdruck. Mit einem Kvs-Wert von 6,3 m³/h, einem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar und einem Nenndruck von PN 25 ist das Ventil für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 °C bis 150 °C geeignet. Der Anschluss erfolgt über ein Außengewinde G 1" A.

Wie funktioniert der Danfoss AVPA Differenzdruck-Überströmregler?

Der AVPA arbeitet als druckentlastetes Ventil, das bei einem Anstieg des Differenzdrucks automatisch öffnet. Er besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einem Handgriff zur Einstellung des gewünschten Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine präzise Regelung des Drucks in Fernwärme- und Kühlkreisläufen.

Für welche Medien und Temperaturbereiche ist der AVPA geeignet?

Der Regler ist für den Einsatz mit Zirkulationswasser und glykolhaltigem Wasser bis zu 30 % ausgelegt. Der zulässige Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C, was ihn für vielfältige Anwendungen in Heiz- und Kühlsystemen qualifiziert.

Welche Anschlussarten und Werkstoffe werden verwendet?

Der AVPA verfügt über Außengewindeanschlüsse nach DIN ISO 228/1 mit der Nennweite DN 20 und Anschlussgröße G 1" A. Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5), der Ventilsitz aus Edelstahl W.-Nr. 1.4571, der Ventilkegel aus Messing CuZn40Pb2 und die Kegeldichtung sowie die Membran aus EPDM. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 gefertigt.

Welche Druck- und Durchflusswerte sind relevant?

Der Differenzdruck-Überströmregler ist für einen Nenndruck PN 25 ausgelegt und kann einen maximalen Druckunterschied von 20 bar bei 20 °C bewältigen. Der Kvs-Wert beträgt 6,3 m³/h, was den Volumenstrom bei vollem Öffnungsgrad angibt.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 6,3 m³/h
• Einstellbereich Differenzdruck: 0,2 - 1,0 bar
• Nenndruck: PN 25
• Maximaler Druckunterschied: 20 bar bei 20 °C
• Temperaturbereich: 2 - 150 °C
• Medium: Heiz- und Kühlwasser bis 30 % Glykol
• Anschluss: Außengewinde G 1" A nach DIN ISO 228/1
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Werkstoff Ventilkegel: Messing CuZn40Pb2
• Dichtung: EPDM

Der Danfoss Differenzdruck-Überströmregler AVPA DN 20 bietet eine zuverlässige und präzise Druckregelung in Fernwärme- und Kühlsystemen. Mit seinem robusten Materialaufbau und dem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar ist er für den Einsatz mit Heiz- und Kühlwasser bis 150 °C geeignet und ermöglicht eine effiziente Druckentlastung bei einem maximalen Druckunterschied von 20 bar.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6603
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPA
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 6,3
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 20
