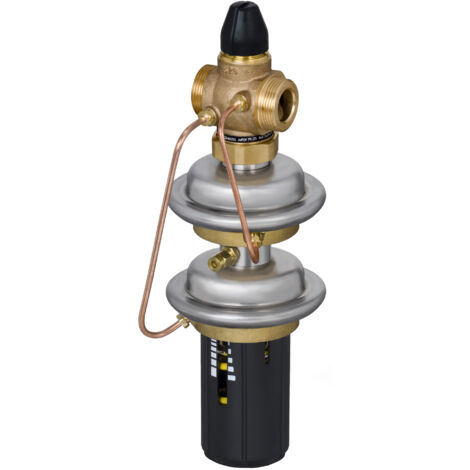

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 0,4, 0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 0,4, 0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 ist eine selbsttätige Lösung für die präzise Regelung in Fernwärmeanlagen sowie für Heiz- und Kühlwassersysteme mit bis zu 30 % Glykolanteil. Dieser Regler ist für den Einbau im Vorlauf konzipiert und zeichnet sich durch einen Kvs-Wert von 0,4 m³/h und einen einstellbaren Differenzdruck-Sollwert von 0,3 bis 2,0 bar aus. Mit einem Nenndurchmesser von DN 15 und einem Anschluss von G 3/4 A ist er für einen Nenndruck von PN 25 ausgelegt.

Wie funktioniert der Danfoss AVPQ 4?

Der Danfoss AVPQ 4 arbeitet als selbsttätiger Differenzdruck- und Volumenstromregler. Seine Funktion besteht darin, bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms zuverlässig zu schließen. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Dies ermöglicht eine konstante und effiziente Betriebsweise der angeschlossenen Systeme, insbesondere in Fernwärmeanlagen, wo präzise Regelung entscheidend ist.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse des Reglers besteht aus hochwertigem Rotguss CuZn36Pb2 (RG5), der Ventilsitz aus Messing CuZn40Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571. Die Kegeldichtung ist metallisch ausgeführt, während der Stellantrieb aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt ist. Die Membrane besteht aus EPDM. Der Regler verfügt über einen Außengewindeanschluss nach DIN ISO 228/1 in der Größe G 3/4 A, der einen unkomplizierten und sicheren Einbau im Vorlauf ermöglicht.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Danfoss AVPQ 4 ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykolgemischen mit einem Anteil von bis zu 30 % konzipiert. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine flexible Anwendung in verschiedenen Heiz- und Kühlkreisläufen ermöglicht.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 A
• Kvs-Wert: 0,4 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,015 - 0,18 m³/h
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrombegrenzung: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Bronze (Rotguss CuZn36Pb2)
• Bauhöhe: 159

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 bietet eine zuverlässige und präzise Regelung für anspruchsvolle Anwendungen in Fernwärme- und Heiz-/Kühlsystemen. Mit seiner robusten Bauweise aus Rotguss und Edelstahl, einem Kvs-Wert von 0,4 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C stellt er eine effiziente Lösung zur Aufrechterhaltung stabiler Betriebsbedingungen dar. Die einfache Einstellung des Differenzdrucksollwerts von 0,3 bis 2,0 bar und der G 3/4 A Außengewindeanschluss erleichtern Installation und Betrieb.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003H6924
• Bauhöhe: 159
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 0,4
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
