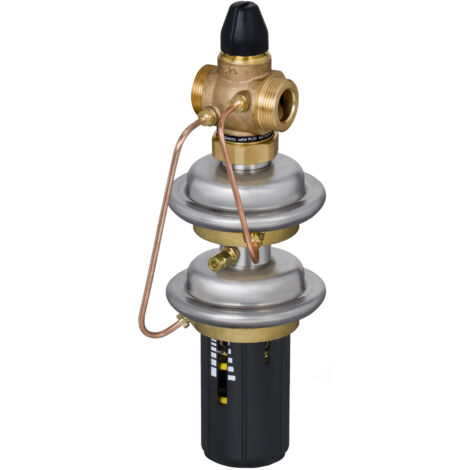

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 1, 0,0,2-1,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 1, 0,0,2-1,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 ist ein selbsttätiges Regelgerät, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Dieser Regler mit einem Kvs-Wert von 1,0 und einem einstellbaren Differenzdruckbereich von 0,2 bis 1,0 bar sorgt für eine präzise Steuerung des Volumenstroms und Differenzdrucks. Er ist mit einem G 3/4 A Außengewinde ausgestattet und für den Einbau im Vorlauf vorgesehen. Der Regler ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und arbeitet zuverlässig bei Temperaturen von 2 bis 150 °C.

Wie funktioniert der Danfoss AVPQ 4 Regler?

Der Danfoss AVPQ 4 arbeitet als druckentlastetes Ventil, das bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms schließt. Dies ermöglicht eine konstante und stabile Regelung in komplexen Systemen. Der Regler verfügt über ein Regelventil mit einstellbarer Volumenstrombegrenzung, einen Antrieb mit zwei Stellmembranen und einen Handgriff zur einfachen Einstellung des Differenzdrucksollwerts.

Welche Materialien und Komponenten werden verwendet?

Das Ventilgehäuse des Danfoss AVPQ 4 besteht aus robustem Rotguss CuZn36Pb2 (RG5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Ventilsitz ist aus Messing CuZn40Pb2As gefertigt, während der Ventilkegel aus Edelstahl W.Nr.1.4571 besteht und eine metallische Kegeldichtung aufweist. Der Stellantrieb ist ebenfalls aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt. Die Membrane besteht aus EPDM, einem Material, das für seine Beständigkeit gegenüber Heiz- und Kühlwasser sowie Glykolgemischen bekannt ist.

Für welche Anwendungen ist der AVPQ 4 geeignet?

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 ist ideal für den Einsatz mit Heiz- und Kühlwasser sowie Wasser-Glykolgemischen mit einem Anteil von bis zu 30 %. Der Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 15 ist der Regler für anspruchsvolle Anwendungen in Fernwärmeanlagen ausgelegt. Der Anschluss erfolgt über ein Außengewinde DIN ISO 228/1 (G 3/4 A), und der Einbau erfolgt im Vorlauf des Systems.

Technische Daten

• Nenndurchmesser DN: 15
• Anschluss: G 3/4 A
• Kvs-Wert: 1,0 m³/h
• Nenndruck PN: 25
• Max. Druckunterschied: 20 bar
• Volumenstrombereich: 0,02 - 0,40 m³/h
• Wirkdruck: 0,2 bar
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Temperaturbereich Heiz-/Kühlwasser bis 30% Glykol: 2 - 150 °C
• Bauhöhe: 160
• Werkstoff Gehäuse: Bronze (Rg 5)
• Ventilkegel: Edelstahl

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 bietet eine präzise und zuverlässige Lösung für die Regelung von Differenzdruck und Volumenstrom in Heiz- und Kühlsystemen, insbesondere in Fernwärmeanlagen. Mit seinem robusten Rotgussgehäuse, dem Kvs-Wert von 1,0 und dem breiten Temperaturbereich von 2 °C bis 150 °C stellt er eine effiziente und langlebige Komponente für die Systemoptimierung dar.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6923
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
