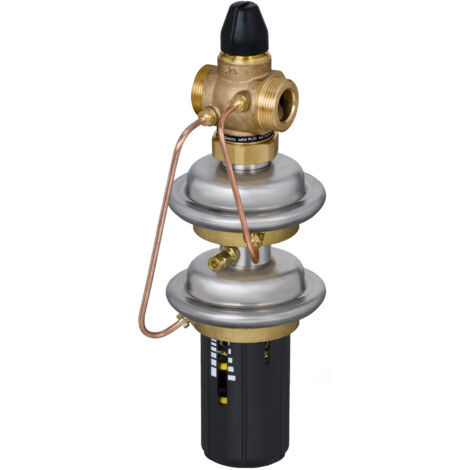

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 1, 0,0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 Kvs 1, 0,0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 ist ein selbsttätiger Regler, der speziell für den Einbau im Vorlauf von Fernwärmeanlagen konzipiert wurde. Er steuert präzise den Differenzdruck und den Volumenstrom und schließt bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms. Das Gerät ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und arbeitet zuverlässig in einem Temperaturbereich von 2 bis 150 °C bei einem Nenndruck von PN 25 und einem Kvs-Wert von 1,0 m³/h.

Wie funktioniert der AVPQ 4 Regler?

Der AVPQ 4 ist ein druckentlasteter Regler, der den Volumenstrom und Differenzdruck automatisch reguliert. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Diese Konstruktion sorgt dafür, dass das Ventil bei steigendem Differenzdruck oder wenn der voreingestellte maximale Volumenstrom überschritten wird, zuverlässig schließt. Dies trägt zur Stabilisierung des Systems bei und hilft, unerwünschte Druckschwankungen und übermäßige Durchflüsse zu vermeiden.

Welche Materialien sind im Danfoss AVPQ 4 verbaut?

Das Ventilgehäuse des AVPQ 4 besteht aus hochwertigem Rotguss (CuZn36Pb2, RG5), der Ventilsitz aus Messing (CuZn40Pb2As) und der Ventilkegel aus Edelstahl (W.Nr. 1.4571). Die Kegeldichtung ist metallisch ausgeführt. Der Stellantrieb ist aus entzinkungsbeständigem Edelstahl (W.Nr. 1.4301, CuZn36Pb2As) gefertigt, und die Membrane besteht aus EPDM. Die Anschlüsse sind als Außengewinde G 3/4 A nach DIN ISO 228/1 ausgeführt.

Für welche Betriebsbedingungen ist der Regler ausgelegt?

Der Danfoss AVPQ 4 ist für den Einsatz mit Kreislaufwasser und Wasser-Glykolgemischen mit einem Glykolanteil von bis zu 30 % geeignet. Der zulässige Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C. Der Regler ist für einen Nenndruck von PN 25 ausgelegt und kann einen maximalen Differenzdruck von 20 bar verarbeiten. Der Volumenstrombereich liegt zwischen 0,02 und 0,40 m³/h, mit einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar.

Technische Daten

• Nennweite: DN 15
• Anschluss: Außengewinde G 3/4 A
• Kvs-Wert: 1,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,02 - 0,40 m³/h
• Einstellbarer Differenzdrucksollwert: 0,3 - 2,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)
• Ventilkegel: Edelstahl W.Nr. 1.4571

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ 4 bietet eine präzise Steuerung des Volumenstroms in Fernwärmeanlagen und schützt das System durch seine druckentlastende Funktion. Mit einem Kvs-Wert von 1,0 m³/h, einem breiten Temperaturbereich bis 150 °C und robusten Materialien ist er für den Einsatz mit Heiz- und Kühlwasser bis zu 30 % Glykolanteil ausgelegt und ermöglicht eine zuverlässige Regelung im Vorlauf.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6925
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 165
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
