Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32, Kvs 10, 0,0,1-0,5 bar, PN 16

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32, Kvs 10, 0,0,1-0,5 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 10 m³/h und einem Nenndurchmesser von DN 32 eignet sich das Gerät zur präzisen Regelung von Volumenstrom und Differenzdruck in Warm- und Heißwasseranlagen. Der Regler ist für einen Nenndruck von PN 16 ausgelegt und kann Mediumtemperaturen von 2 bis 150 °C verarbeiten. Er ist ideal für den Einbau im Rücklauf, wo eine zuverlässige Volumenstrombegrenzung erforderlich ist.

Wie funktioniert der Danfoss AVPQ Differenzdruck- und Volumenstromregler?

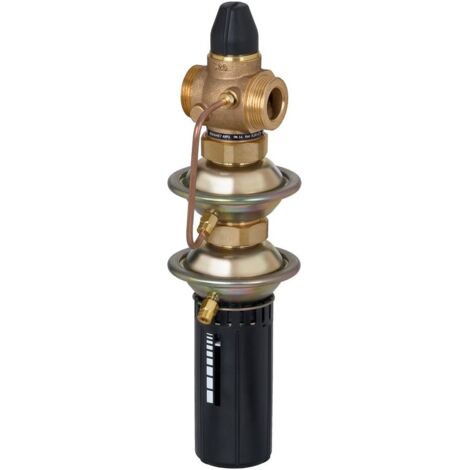

Der AVPQ Regler arbeitet selbsttätig und kombiniert die Funktionen eines Differenzdruck- und Volumenstromreglers. Er schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Das Gerät besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur Einstellung des Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine präzise und zuverlässige Regelung ohne externe Energiezufuhr.

Welche technischen Merkmale und Anschlussmöglichkeiten bietet der AVPQ DN 32?

Der Regler verfügt über Anschlüsse mit Außengewinde G 1 3/4 A nach ISO 228/1 und ist für den Einbau im Rücklauf vorgesehen. Das Gehäuse besteht aus Bronze (Rg 5), was eine hohe Beständigkeit gegenüber Warm- und Heißwasser sicherstellt. Die maximale zulässige Differenzdruckbelastung beträgt 12 bar, der Wirkdruck liegt bei 0,2 bar. Der Volumenstrom lässt sich im Bereich von 0,15 bis 6,0 m³/h einstellen, der Differenzdruck im Bereich von 0,1 bis 0,5 bar.

Für welche Medien und Temperaturbereiche ist der AVPQ Regler geeignet?

Der AVPQ ist für Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil ausgelegt. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 und 150 °C. Damit eignet sich der Regler für den Einsatz in Warm- und Heißwasseranlagen, die diese Temperaturbereiche abdecken.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 10 m³/h
• Nenndruck: PN 16
• Max. zulässiger Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Volumenstrom-Einstellbereich: 0,15 - 6,0 m³/h
• Differenzdruck-Einstellbereich: 0,1 - 0,5 bar
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Bronze (Rg 5)
• Anschluss: Außengewinde G 1 3/4 A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32 bietet eine zuverlässige und präzise Regelung von Volumenstrom und Differenzdruck in Fernwärme- und Heizungsanlagen. Mit seiner robusten Bronze (Rg 5) Konstruktion, der Nennweite DN 32 und dem Kvs-Wert von 10 m³/h ermöglicht er eine effiziente Systemsteuerung. Der Einstellbereich für Differenzdruck von 0,1 bis 0,5 bar und die Eignung für Mediumtemperaturen bis 150 °C unterstreichen die Leistungsfähigkeit dieses Reglers.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003H6482
• Bauhöhe: 134
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 10
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 32
