Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 1.6, 0,2-1,0 bar, PN 16

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 1.6, 0,2-1,0 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen sowie Warm- und Heißwasseranlagen konzipiert wurde. Mit einem Nenndurchmesser von DN 15, einem Kvs-Wert von 1.6 m³/h und einem Nenndruck von PN 16 sorgt dieses Bauteil für eine präzise Regelung des Volumenstroms und des Differenzdrucks im Rücklauf. Das Gehäuse aus Rotguss ermöglicht Robustheit und Langlebigkeit.

Wie funktioniert der Danfoss AVPQ Regler?

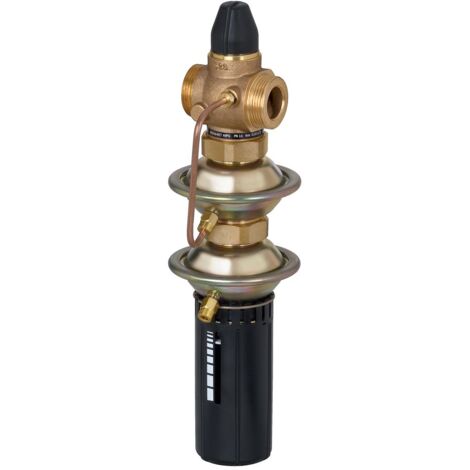

Der Danfoss AVPQ ist ein selbsttätiger Volumenstrom- und Differenzdruckregler. Er schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff für die Einstellung des Differenzdrucksollwerts.

Welche technischen Eigenschaften und Medien sind zulässig?

Der Regler ist für den Einbau im Rücklauf vorgesehen. Das Gehäuse ist aus Rotguss (Bronze Rg 5) gefertigt und verfügt über Außengewindeanschlüsse G 3/4 A nach ISO 228/1. Der AVPQ ist für Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil geeignet. Die zulässige Mediumtemperatur im Dauerbetrieb liegt zwischen 2 °C und 150 °C. Der maximal zulässige Differenzdruck beträgt 12 bar.

Welche Einstellbereiche bietet der Regler?

Der Danfoss AVPQ DN 15 bietet einen Differenzdruck-Einstellbereich von 0,2 bis 1,0 bar und einen Durchfluss-Einstellbereich von 0.05 bis 0.8 m³/h. Der Wirkdruck beträgt 0,2 bar. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Nenndurchmesser: DN 15
• Kvs-Wert: 1.6 m³/h
• Nenndruck: PN 16
• Differenzdruck-Einstellbereich: 0,2 - 1,0 bar
• Durchfluss-Einstellbereich: 0.05 - 0.8 m³/h
• Max. zul. Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Mediumtemperatur: 2 - 150 °C
• Anschluss: Außengewinde G 3/4 A
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist eine zuverlässige Lösung für die präzise Steuerung von Fernwärme- und Heizungsanlagen. Mit seinem robusten Rotgussgehäuse, einem Kvs-Wert von 1.6 m³/h und Einstellbereichen für Differenzdruck von 0,2 bis 1,0 bar sowie Volumenstrom von 0.05 bis 0.8 m³/h unterstützt er eine effiziente Systemsteuerung.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6483
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 140
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
