Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

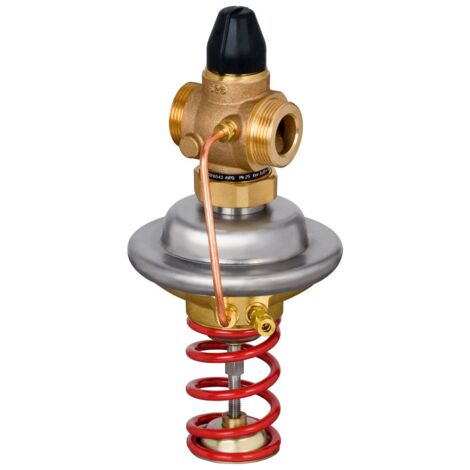

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist ein selbsttätiges Regelventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 1,6 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar sorgt dieser Regler für eine präzise Steuerung des Volumenstroms und Differenzdrucks. Er ist für den Einbau im Rücklauf vorgesehen und eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ Regler arbeitet selbsttätig und schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Diese Konstruktion sichert eine stabile Systemleistung und schützt die Anlage vor unerwünschten Druckschwankungen.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse des AVPQ ist aus Rotguss CuZn36Pb2 (RG5) gefertigt, was eine hohe Korrosionsbeständigkeit ermöglicht. Der Ventilsitz besteht aus Messing CuZn40Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571 mit einer Weichdichtung. Der Stellantrieb ist aus entzinkungsbeständigem Edelstahl W.Nr.1.4301 und CuZn36Pb2As gefertigt, ergänzt durch eine EPDM-Membran. Der Anschluss erfolgt über ein Außengewinde nach DIN ISO 228/1 in der Größe G 3/4" A.

Für welche Medien und Temperaturbereiche ist der AVPQ geeignet?

Der Regler ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykolgemischen bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was ihn für vielfältige Heiz- und Kühlsysteme geeignet macht. Der Nenndruck beträgt PN 25, und der Regler kann einem maximalen Differenzdruck von 20 bar standhalten.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4" A Außengewinde
• Kvs-Wert: 1,6 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 20 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrombereich: 0,05 - 0,80 m³/h
• Max. Volumenstrom: 0,9 m³/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Bauhöhe: 180
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)
• Ventilkegel: Edelstahl W.Nr.1.4571

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 bietet eine zuverlässige und präzise Regelung des Volumenstroms und Differenzdrucks in Fernwärmeanlagen und ähnlichen Systemen. Seine robuste Bauweise aus hochwertigen Materialien wie Rotguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 150 °C und einem Kvs-Wert von 1,6 m³/h, sichert eine effiziente und langlebige Funktion bei einem Nenndruck von PN 25.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6539
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
