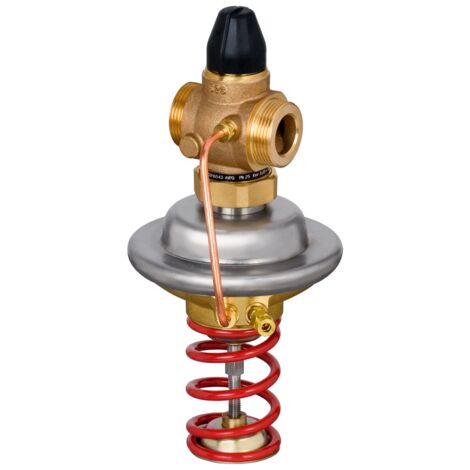

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 2,5, 0,1-1,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15, Kvs 2,5, 0,1-1,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist eine selbsttätige Lösung für die präzise Regelung in Fernwärmeanlagen. Mit einem Kvs-Wert von 2,5 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,1 bis 1,0 bar sorgt dieser Regler für eine zuverlässige Steuerung des Volumenstroms. Er ist für den Einbau im Rücklauf konzipiert und eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil.

Wie funktioniert der Danfoss AVPQ Regler?

Der Danfoss AVPQ ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms schließt. Dies ermöglicht eine konstante Versorgung und schützt das System vor Überlastung. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts.

Für welche Anwendungen ist der AVPQ geeignet?

Dieser Differenzdruck- und Volumenstromregler ist primär für den Einsatz in Fernwärmeanlagen konzipiert. Er ist für die Regelung von Kreislaufwasser und Wasser-Glykolgemischen mit bis zu 30 % Glykolanteil geeignet. Der Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C, was eine flexible Nutzung in verschiedenen Heiz- und Kühlsystemen ermöglicht.

Welche Materialien sorgen für Langlebigkeit?

Für eine hohe Beständigkeit und lange Lebensdauer sind die Komponenten des Danfoss AVPQ aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5), der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Die Kegeldichtung sowie die Membrane des Stellantriebs sind aus EPDM gefertigt, während der Stellantrieb selbst aus entzinkungsbeständigem Edelstahl W.Nr.1.4301 und CuZn36Pb2As besteht.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4" A Außengewinde
• Kvs-Wert: 2,5 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 20 bar
• Sollwert Differenzdruck: 0,1 - 1,0 bar
• Max. Volumenstrom: 1,6 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)
• Werkstoff Dichtung: EPDM

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 bietet eine zuverlässige und präzise Regelung für anspruchsvolle Heiz- und Kühlanwendungen. Mit seiner robusten Bauweise aus Rotguss und Edelstahl, einem Kvs-Wert von 2,5 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C ist er eine langlebige Komponente für effiziente Fernwärmeanlagen. Die einstellbare Volumenstrombegrenzung und der Differenzdruck-Sollwert von 0,1 bis 1,0 bar ermöglichen eine optimale Anpassung an die jeweiligen Systemanforderungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6532
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 2,5
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
