Allgemeine Beschreibung

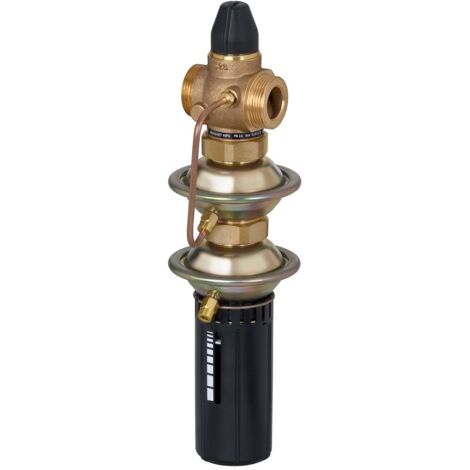

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist ein selbsttätiger Regler, der hauptsächlich in Fernwärmesystemen eingesetzt wird. Er reguliert den Volumenstrom und den Differenzdruck und schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts.Technische daten
- Nennweite: DN 15
- Kvs-Wert: 2,5 m³/h
- Volumenstrombereich: 0,06−7,3 m³/h
- PN: 16
- Einstellbereich (AVPQ): 0,1-0,5 bar / 0,2-1,0 bar
- Max. Differenzdruck: 12 bar
- Mediumtemperatur (Dauerbetrieb): 150 °C
- Gehäusematerial: Bronze (Rg 5)
- Bauhöhe: 133 mm
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
Kompatibilität und Zubehör
- Geeignet für Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil
- Einbauposition: Rücklauf
Installation
- Der Regler wird im Rücklauf installiert.
- Anschluss nach ISO 228/1: G 3/4 A
Anwendung
- Regulierung des Volumenstroms in Fernwärmesystemen
- Geeignet für Warm- und Heißwasseranlagen bis max. 140 °C
Weitere Informationen
- Fabrikat: Danfoss
- Typ: AVPQ 15
- Bestell-Nr.: 003H6484
- Hersteller-Artikelnummer: 003H6484
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: AVPQ
- Hersteller-Serie: Druck-, Durchflussregler
