Allgemeine Beschreibung

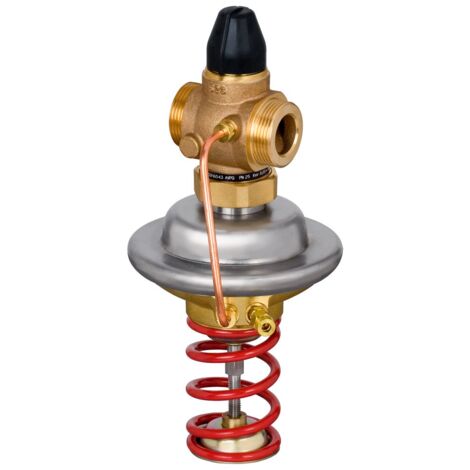

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 15 ist ein selbsttätiger Regler, der hauptsächlich in Fernwärmeanlagen eingesetzt wird. Er reguliert den Differenzdruck und den Volumenstrom, indem er bei steigendem Differenzdruck oder Überschreitung des maximalen Volumenstroms schließt. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts.Technische daten
- Nennweite: DN 15
- Kvs-Wert: 4,0 m³/h
- Volumenstrombereich: 0,01 - 5 - 15 m³/h
- Maximaler Volumenstrom: 2,4 m³/h
- Wirkdruck: 0,2 bar
- Sollwert Differenzdruck: 0,3 - 2,0 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30 % Glykolanteil, 2 - 150 °C
- Druckstufe: PN 25
- Bauhöhe: 185 mm
- Material des Gehäuses: Bronze (Rg 5)
Kompatibilität und Zubehör
- Geeignet für Heiz- und Kühlwasser bis 30 % Glykolanteil
- Anschluss: Außengewinde (metrisch) G 3/4"
Installation
Der Regler sollte im Rücklauf installiert werden. Die Anschlüsse sind als Außengewinde ausgeführt, was eine einfache Montage ermöglicht.Anwendung
Der Danfoss AVPQ Regler wird zur Regelung des Differenzdrucks und des Volumenstroms in Fernwärmeanlagen eingesetzt. Er sorgt für eine effiziente Steuerung der Heiz- und Kühlwasserverteilung.Weitere Informationen
- Hersteller-Artikelnummer: 003H6541
- Werkstoffgüte: Bronze (Rg 5)
- Maximaler Druckunterschied bei 20 °C: 20 bar
- Mit Isolierung: nein
- Mit Kupplungsanschluss 1: nein
- Mit Kupplungsanschluss 2: nein
- Mit Mengenbegrenzer: nein
