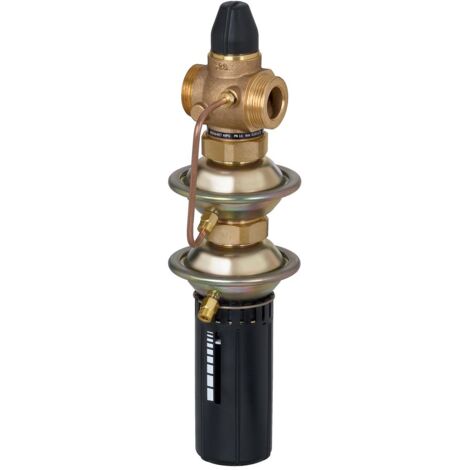

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,1-0,5 bar, PN 16

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,1-0,5 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20 ist ein selbsttätiger Regler für den Einbau im Rücklauf von Warm- und Heißwasseranlagen. Mit einem Kvs-Wert von 6,3 m³/h und einem Differenzdruck-Einstellbereich von 0,1 bis 0,5 bar ist dieses PN 16-Gerät ideal für den Einsatz in Fernwärmesystemen. Das Gehäuse aus Rotguss sorgt für eine robuste und langlebige Konstruktion.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ ist ein selbsttätiger Volumenstrom- und Differenzdruckregler, der bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms schließt. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts.

Welche Einsatzbereiche und Medien sind geeignet?

Dieser Regler ist primär für den Einsatz in Fernwärmesystemen sowie in Warm- und Heißwasseranlagen konzipiert. Er kann mit Kreislaufwasser oder glykolhaltigem Wasser mit bis zu 30 % Glykolanteil betrieben werden. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 150 °C. Der Einbau erfolgt im Rücklauf des Systems.

Technische Daten

• Nenndurchmesser: DN 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck: PN 16
• Differenzdruck-Einstellbereich: 0,1 - 0,5 bar
• Durchfluss-Einstellbereich: 0,2 - 2,8 m³/h
• Max. zulässiger Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Mediumtemperatur (Dauerbetrieb): 2 bis 150 °C
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Anschluss: Außengewinde G 1 A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20 bietet eine zuverlässige und präzise Regelung für Fernwärme- und Warmwasseranlagen. Mit seinem Kvs-Wert von 6,3 m³/h, dem Nenndruck PN 16 und der Eignung für Mediumtemperaturen bis 150 °C stellt er eine effiziente Lösung zur Volumenstrom- und Differenzdruckregelung dar.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6480
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 150
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 6,3
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 20
