Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,1-1,0 bar, G 1" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,1-1,0 bar, G 1" A

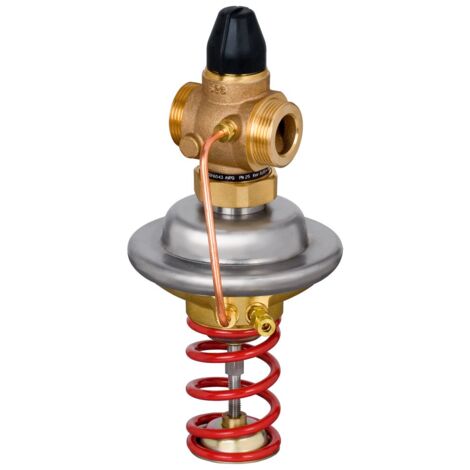

Der Differenzdruck- und Volumenstromregler AVPQ DN 20 von Danfoss ist ein selbsttätiges Regelventil, das vorwiegend in Fernwärmeanlagen eingesetzt wird. Mit einem Kvs-Wert von 6,3 und einem einstellbaren Differenzdrucksollwert zwischen 0,1 und 1,0 bar sorgt der Regler für eine präzise Volumenstrombegrenzung im Heiz- und Kühlkreislauf. Er ist für den Einbau im Rücklauf mit einem Anschlussgewinde G 1" A ausgelegt und eignet sich für Medien mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C.

Wie funktioniert der Differenzdruck- und Volumenstromregler AVPQ?

Der AVPQ-Regler arbeitet selbsttätig und schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur Einstellung des Differenzdrucksollwerts. Dadurch wird eine konstante und sichere Regelung des Volumenstroms sichergestellt.

Für welche Anwendungen ist der AVPQ geeignet?

Der Regler ist speziell für Fernwärmeanlagen konzipiert und kann sowohl im Heiz- als auch im Kühlwasserbereich eingesetzt werden. Er ist kompatibel mit Kreislaufwasser und Wasser-Glykolgemischen bis zu 30 % Glykolanteil. Die Temperaturbeständigkeit reicht von 2 bis 150 °C, was ihn vielseitig für verschiedene industrielle und gewerbliche Anwendungen macht.

Welche technischen Merkmale zeichnen den AVPQ aus?

Das Ventilgehäuse besteht aus hochwertigem Rotguss (Bronze Rg 5), der Ventilsitz aus Edelstahl (Werkstoffnummer 1.4571) und der Ventilkegel aus Messing. Die Kegeldichtung ist aus EPDM gefertigt, ebenso wie die Membrane des Stellantriebs. Der Anschluss erfolgt über Außengewinde nach DIN ISO 228/1. Der Nenndurchmesser beträgt DN 20, der Nenndruck PN 25, und der maximale Differenzdruck liegt bei 20 bar.

Welche Volumenstrombereiche und Einstellmöglichkeiten bietet der AVPQ?

Der Regler deckt einen Volumenstrombereich von 0,2 bis 2,8 m³/h ab, mit einer maximalen Volumenstrombegrenzung von 3,5 m³/h. Der einstellbare Differenzdrucksollwert liegt zwischen 0,1 und 1,0 bar, wobei der Wirkdruck bei 0,2 bar liegt. Diese Parameter ermöglichen eine flexible Anpassung an unterschiedliche Systemanforderungen.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,2 bis 2,8 m³/h
• Maximaler Volumenstrom: 3,5 m³/h
• Einstellbarer Differenzdrucksollwert: 0,1 bis 1,0 bar
• Temperaturbereich: 2 bis 150 °C (Heiz-/Kühlwasser bis 30 % Glykol)
• Anschluss: Außengewinde G 1" A
• Werkstoff Gehäuse: Bronze (Rg 5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20 bietet eine zuverlässige und präzise Regelung des Volumenstroms in Fernwärmeanlagen. Mit seiner robusten Bauweise aus Bronze und Edelstahl sowie der flexiblen Einstellbarkeit des Differenzdrucksollwerts ist er für den Einsatz in Heiz- und Kühlkreisläufen mit bis zu 30 % Glykolanteil und Temperaturen bis 150 °C bestens geeignet.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6534
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 6,3
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 20
