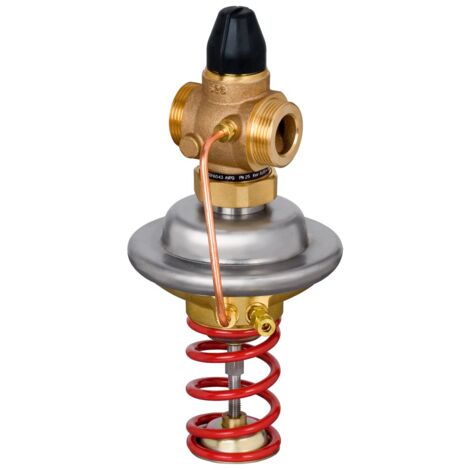

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,3-2,0 bar, G 1" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20, Kvs 6,3, 0,3-2,0 bar, G 1" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20 ist ein selbsttätiges Regelventil, das primär in Fernwärmeanlagen zum Einsatz kommt. Mit einem Kvs-Wert von 6,3 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,3 bis 2,0 bar sorgt er für eine präzise Regelung. Der Regler ist für den Einbau im Rücklauf vorgesehen, verfügt über ein Außengewinde G 1" A und ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C geeignet. Der Nenndruck beträgt PN 25.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ Regler schließt selbsttätig, sobald der Differenzdruck steigt oder der eingestellte maximale Volumenstrom überschritten wird. Er ist als druckentlastetes Ventil konzipiert und besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine stabile Systemhydraulik.

Welche Materialien und Bauweise zeichnen den AVPQ Regler aus?

Das Ventilgehäuse des AVPQ Reglers ist aus hochwertigem Rotguss CuZn36Pb2 (RG5) gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt. Der Ventilsitz besteht aus Edelstahl (Werkstoffnummer 1.4571) und der Ventilkegel aus Messing CuZn40Pb2. Eine robuste Kegeldichtung aus EPDM sowie eine EPDM-Membrane im Stellantrieb aus Edelstahl (Werkstoffnummer 1.4301) und entzinkungsbeständigem Messing CuZn36Pb2As tragen zur Langlebigkeit und Dichtheit des Reglers bei.

Für welche Anwendungen ist der AVPQ Regler geeignet?

Der Danfoss AVPQ Regler ist speziell für den Einsatz in Fernwärmeanlagen konzipiert. Er eignet sich für Kreislaufwasser sowie Wasser-Glykolgemische mit einem Glykolanteil von bis zu 30 %. Der breite Temperaturbereich von 2 °C bis 150 °C ermöglicht einen flexiblen Einsatz in verschiedenen Heiz- und Kühlsystemen.

Welche technischen Spezifikationen bietet der AVPQ Regler?

Der Regler verfügt über eine Nennweite von DN 20 und einen Anschluss mit Außengewinde G 1" A gemäß DIN ISO 228/1. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck liegt bei 20 bar. Der Volumenstrombereich erstreckt sich von 0,2 bis 2,8 m³/h, mit einem maximalen Volumenstrom von 3,5 m³/h. Der einstellbare Differenzdruck-Sollwert liegt zwischen 0,3 und 2,0 bar. Die Bauhöhe des Reglers beträgt 175 mm.

Technische Daten

• Nennweite: DN 20
• Anschluss: G 1" A Außengewinde
• Kvs-Wert: 6,3 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 20 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrombereich: 0,2 - 2,8 m³/h
• Max. Volumenstrom: 3,5 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 20 bietet eine zuverlässige und präzise Regelung in Fernwärme- und Heizsystemen. Mit seinem Kvs-Wert von 6,3 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,3 bis 2,0 bar unterstützt er eine effiziente und stabile Systemhydraulik. Die robuste Bauweise aus hochwertigen Materialien stellt eine lange Lebensdauer und Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6542
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 175
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 6,3
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 20
