Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25, Kvs 8.0, 0,2-1,0 bar, PN 16

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25, Kvs 8.0, 0,2-1,0 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Er ermöglicht eine präzise Steuerung von Differenzdruck und Volumenstrom und ist für den Einbau im Rücklauf vorgesehen. Mit einem Kvs-Wert von 8.0 m³/h und einem Differenzdruck-Einstellbereich von 0,2 bis 1,0 bar ist dieser Regler für Warm- und Heißwasseranlagen bis 150 °C geeignet.

Wie funktioniert der Danfoss AVPQ?

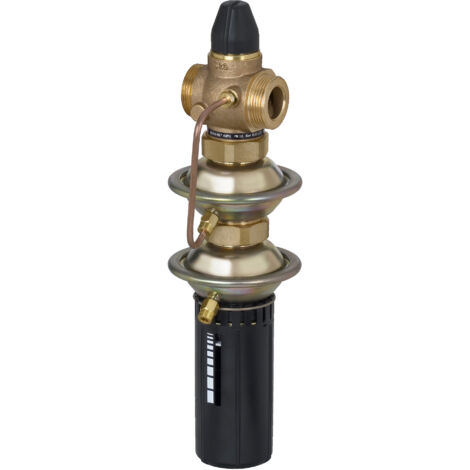

Der AVPQ arbeitet selbsttätig und regelt den Volumenstrom sowie den Differenzdruck in der Anlage. Er schließt automatisch, wenn der eingestellte maximale Volumenstrom überschritten wird oder der Differenzdruck ansteigt. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff für die Einstellung des Differenzdrucksollwerts. Dies stellt eine stabile und effiziente Regelung im System sicher.

Für welche Anwendungen ist der AVPQ geeignet?

Der Regler ist speziell für Fernwärmesysteme sowie Warm- und Heißwasseranlagen ausgelegt. Er eignet sich für Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil. Die maximale Mediumtemperatur beträgt 150 °C, was den Einsatz in anspruchsvollen Heizungs- und Fernwärmeanlagen ermöglicht. Die Einbauposition im Rücklauf erlaubt eine einfache Integration in bestehende Systeme.

Welche technischen Merkmale und Anschlüsse bietet der AVPQ?

Der AVPQ besitzt einen Nenndurchmesser von DN 25 und einen Kvs-Wert von 8.0 m³/h. Der maximal zulässige Differenzdruck beträgt 12 bar, der Wirkdruck liegt bei 0,2 bar. Die Anschlüsse sind Außengewinde G 1 1/4 A nach ISO 228/1. Das Gehäuse besteht aus Bronze (Rg 5), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Die Druckstufe ist PN 16.

Technische Daten

• Nenndurchmesser: DN 25
• Nenndruck: PN 16
• Kvs-Wert: 8.0 m³/h
• Differenzdruck-Einstellbereich: 0,2 - 1,0 bar
• Durchfluss-Einstellbereich: 0.25 - 3.5 m³/h
• Maximal zulässiger Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Mediumtemperatur: 2 - 150 °C
• Anschluss: Außengewinde G 1 1/4 A
• Werkstoff Gehäuse: Bronze (Rg 5)
• Bauhöhe: 140

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 25 stellt eine zuverlässige Lösung für die präzise Regelung in Fernwärmesystemen dar. Mit seinem Kvs-Wert von 8.0 m³/h, einem Differenzdruck-Einstellbereich von 0,2 bis 1,0 bar und einer maximalen Mediumtemperatur von 150 °C trägt er zur Effizienz und Stabilität von Warm- und Heißwasseranlagen bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6487
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 140
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 25
