Allgemeine Beschreibung

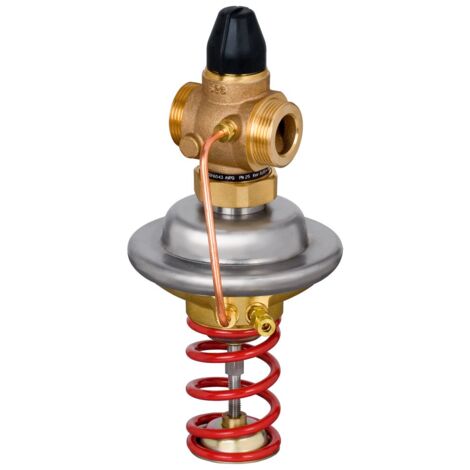

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 32 ist ein selbsttätiger Regler, der hauptsächlich in Fernwärmeanlagen eingesetzt wird. Er reguliert den Differenzdruck und den Volumenstrom, indem er bei steigendem Differenzdruck oder Überschreitung des maximalen Volumenstroms schließt. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts.Technische daten
- Nennweite: DN 32
- Kvs: 12,5 m³/h
- Maximaler Differenzdruck: 16 bar
- Volumenstrombereich: 0,6 - 8,0 m³/h
- Max. Volumenstrom: 10,0 m³/h
- Temperaturbereich: 2 - 150 °C
- Material des Gehäuses: Gusseisen GGG 40 (GJS-400-15)
- Wirkdruck: 0,2 bar
- Max. Druckstufe: PN 25
- Hersteller-Artikelnummer: 003H6544
- Bauhöhe: 185 mm
Kompatibilität und Zubehör
- Geeignet für Heiz- und Kühlwasser bis 30% Glykolanteil
- Anschluss: Außengewinde (metrisch)
Installation
- Einbau im Rücklauf
- Einbau im Vorlauf mit einstellbarem Sollwert
Anwendung
Der Regler wird in Fernwärmeanlagen eingesetzt, um den Differenzdruck und den Volumenstrom automatisch zu regulieren und somit eine effiziente Wärmeverteilung zu gewährleisten.Weitere Informationen
- Ventilgehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
- Ventilsitz aus Edelstahl W.-Nr. 1.4571
- Ventilkegel aus Edelstahl W.-Nr. 1.4404
- Kegeldichtung aus EPDM
- Stellantrieb aus Edelstahl W.Nr. 1.4301, CuZn36Pb2As (entzinkungsbeständig)
- Membrane aus EPDM, gewebeverstärkt
