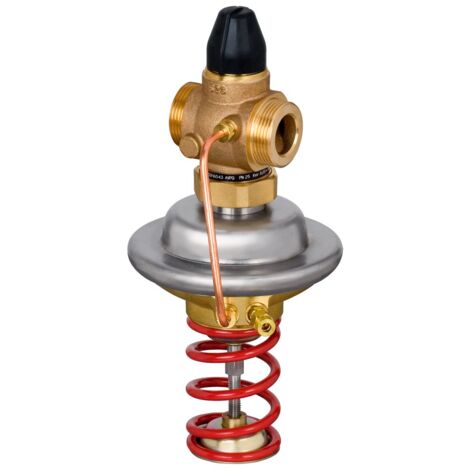

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40, Kvs 16, 0,0,3-2,0 bar, G 2" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40, Kvs 16, 0,0,3-2,0 bar, G 2" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40 ist ein selbsttätiges Regelgerät, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 16,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar sorgt dieser Regler für eine präzise Steuerung des Volumenstroms und Differenzdrucks. Er ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C geeignet und für den Einbau im Rücklauf vorgesehen. Der Nenndruck beträgt PN 25.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ-Regler arbeitet selbsttätig und schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen sowie einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Dies stellt eine stabile und effiziente Betriebsweise der Anlage sicher.

Für welche Medien und Temperaturbereiche ist der AVPQ geeignet?

Der Regler ist ausgelegt für den Einsatz mit Kreislaufwasser sowie Wasser-Glykolgemischen bis zu 30 % Glykolanteil. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was den Einsatz in Heiz- und Kühlkreisläufen ermöglicht.

Welche Materialien und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl W.-Nr. 1.4571 beziehungsweise Edelstahl W.-Nr. 1.4404 gefertigt. Die Kegeldichtung und die gewebeverstärkte Membrane bestehen aus EPDM. Der Stellantrieb kombiniert Edelstahl W.Nr.1.4301 und entzinkungsbeständiges CuZn36Pb2As. Die Anschlüsse sind Außengewinde G 2" A nach DIN ISO 228/1, geeignet für den Einbau im Rücklauf.

Welche technischen Leistungsdaten sind relevant?

Der Regler ist für einen maximalen Differenzdruck von 16 bar ausgelegt. Der Volumenstrombereich liegt zwischen 0,8 und 10,0 m³/h, wobei der maximale Volumenstrom auf 12,0 m³/h begrenzt ist. Die Volumenstrombegrenzung erfolgt bei einem Wirkdruck von 0,2 bar mit einem einstellbaren Differenzdrucksollwert zwischen 0,3 und 2,0 bar. Die Nennweite beträgt DN 40.

Technische Daten

• Nennweite: DN 40
• Anschluss: G 2" A Außengewinde
• Kvs-Wert: 16,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,8 - 10,0 m³/h
• Maximaler Volumenstrom: 12,0 m³/h
• Einstellbarer Differenzdruckbereich: 0,3 - 2,0 bar
• Wirkdruck Volumenstrombegrenzung: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss AVPQ Differenzdruck- und Volumenstromregler DN 40 bietet mit seinem Kvs-Wert von 16,0 m³/h und einem Nenndruck von PN 25 eine zuverlässige und präzise Regelung für anspruchsvolle Heiz- und Kühlanwendungen. Die hochwertige Materialauswahl und der einstellbare Differenzdruckbereich von 0,3 bis 2,0 bar stellen eine effiziente Systemintegration und eine lange Lebensdauer sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6545
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 172
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 16
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 40
