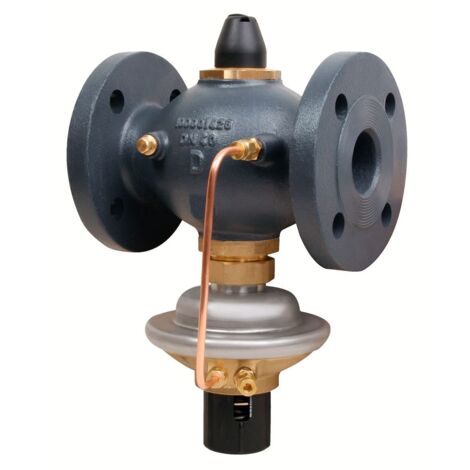

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40, Kvs 20, 0,0,3-2,0 bar, mit Flansch

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40, Kvs 20, 0,0,3-2,0 bar, mit Flansch

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40 ist eine selbsttätige Lösung für die präzise Regelung in Heiz- und Kühlsystemen, insbesondere in Fernwärmeanlagen. Mit einem Kvs-Wert von 20,0 m³/h und einem einstellbaren Differenzdruck-Sollwertbereich von 0,3 bis 2,0 bar regelt das Gerät zuverlässig den Volumenstrom und schützt das System vor Überdruck. Der Regler ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und verfügt über Flanschanschlüsse gemäß DIN 2501-C für den Einbau im Rücklauf.

Welche Funktion erfüllt der Danfoss AVPQ Regler?

Der Danfoss AVPQ ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der primär in Fernwärmeanlagen zum Einsatz kommt. Seine Funktion besteht darin, bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms zu schließen. Dies trägt zur Stabilisierung des Systems bei und ermöglicht eine effiziente Steuerung der Medienströme. Der Regler ist für den Einbau im Rücklauf vorgesehen.

Wie ist der Danfoss AVPQ aufgebaut und welche Materialien werden verwendet?

Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff für die Einstellung des Differenzdrucksollwerts. Das Ventilgehäuse ist aus widerstandsfähigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3) gefertigt. Ventilsitz und Ventilkegel bestehen aus Edelstahl (W.-Nr. 1.4571 bzw. 1.4404), während die Kegeldichtung und die gewebeverstärkte Membrane des Stellantriebs aus EPDM gefertigt sind. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Der Danfoss AVPQ Regler ist für den Betrieb mit Kreislaufwasser sowie Wasser-Glykolgemischen mit einem Glykolanteil von bis zu 30 % ausgelegt. Er deckt einen breiten Temperaturbereich von 2 °C bis 150 °C ab. Mit einer Nenndruckstufe von PN 25 und einem maximalen Differenzdruck von 16 bar ist der Regler für hohe Anforderungen in Heiz- und Kühlsystemen geeignet. Der Volumenstrombereich liegt zwischen 0,8 und 10,0 m³/h.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,8 - 10,0 m³/h
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Temperaturbereich: 2 - 150 °C
• Anschluss: Flansch
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 240 mm

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 40 mit Flanschanschluss ist eine zuverlässige Komponente für die präzise Steuerung von Heiz- und Kühlwasser in Fernwärmeanlagen. Seine robuste Bauweise aus Sphäroguss, der Kvs-Wert von 20,0 m³/h und der einstellbare Differenzdruckbereich von 0,3 bis 2,0 bar stellen eine effiziente und stabile Systemleistung sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6567
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 240
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 20
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 40
