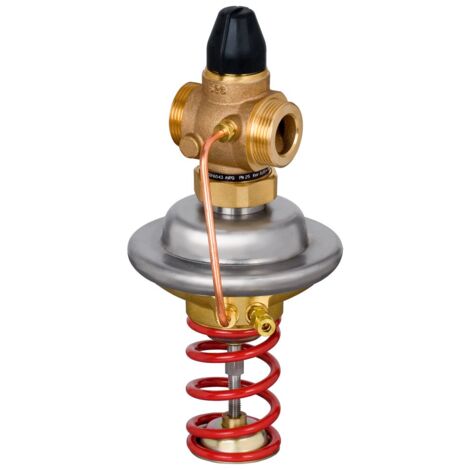

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 50, Kvs 20, 0,0,3-2,0 bar, G 2 1/2" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 50, Kvs 20, 0,0,3-2,0 bar, G 2 1/2" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 50 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er verfügt über einen Kvs-Wert von 20,0 m³/h und einen einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar. Das Gerät ist für den Einbau im Rücklauf vorgesehen und schließt zuverlässig bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Es eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und einem Temperaturbereich von 2 bis 150 °C. Der Anschluss erfolgt über ein Außengewinde G 2 1/2" A.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ Regler ist ein selbsttätiges System, das den Differenzdruck und den Volumenstrom in Fernwärmeanlagen präzise steuert. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Das Ventil ist druckentlastet und schließt bei steigendem Differenzdruck oder wenn der voreingestellte maximale Volumenstrom überschritten wird. Dies stellt eine konstante Durchflussmenge sicher und trägt zur Reduzierung von Druckspitzen im System bei.

Welche Materialien stellen die Robustheit des AVPQ Reglers sicher?

Für die Langlebigkeit und Zuverlässigkeit des Reglers werden hochwertige Materialien verwendet. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl (W.-Nr. 1.4571 bzw. W.-Nr. 1.4404) gefertigt. Die Kegeldichtung sowie die gewebeverstärkte Membrane im Stellantrieb bestehen aus EPDM. Der Stellantrieb selbst ist aus Edelstahl (W.Nr.1.4301) und entzinkungsbeständigem CuZn36Pb2As gefertigt.

Für welche Medien und Temperaturbereiche ist der AVPQ Regler geeignet?

Der Danfoss AVPQ Regler ist vielseitig einsetzbar für Kreislaufwasser und Wasser-Glykolgemische mit einem Glykolanteil von bis zu 30 %. Er ist für einen breiten Temperaturbereich von 2 °C bis 150 °C ausgelegt, was ihn ideal für Heiz- und Kühlwasseranwendungen in Fernwärmesystemen macht.

Technische Daten

• Nennweite: DN 50
• Kvs-Wert: 20,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrombereich: 1,0 - 12,0 m³/h
• Maximaler Volumenstrom: 15,0 m³/h
• Wirkdruck: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Anschluss: Außengewinde G 2 1/2" A
• Bauhöhe: 178 mm
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ DN 50 bietet eine präzise und zuverlässige Regelung für Fernwärmeanlagen. Seine robuste Bauweise aus Sphäroguss und Edelstahlkomponenten, kombiniert mit einem Kvs-Wert von 20,0 m³/h und einem Nenndruck von PN 25, ermöglicht eine effiziente Betriebsweise im Temperaturbereich von 2 °C bis 150 °C. Die einstellbare Differenzdruckbegrenzung und der Volumenstrombereich von 1,0 bis 12,0 m³/h ermöglichen eine optimale Durchflussregelung im System.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6546
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 178
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 20
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 50
