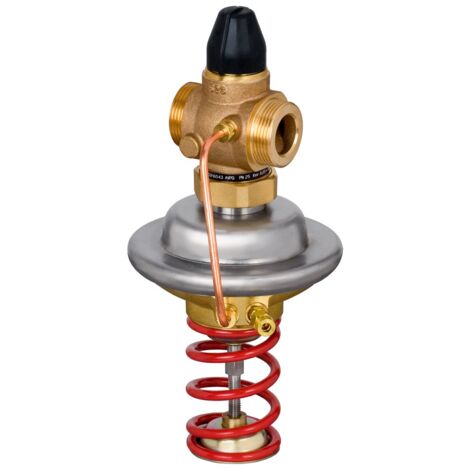

Danfoss Differenzdruck- und Volumenstromregler AVPQ Kvs 1, 0,0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ Kvs 1, 0,0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ ist ein selbsttätiges Regelventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er ist für den Einbau im Rücklauf vorgesehen und verfügt über einen G 3/4 A Außengewindeanschluss. Mit einem Kvs-Wert von 1,0 m³/h und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar sorgt dieser Regler für eine präzise Steuerung von Heiz- und Kühlwasser sowie Wasser-Glykolgemischen bis 30% Glykolanteil.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ kombiniert ein Regelventil mit einstellbarer Volumenstrombegrenzung, einen Antrieb mit zwei Stellmembranen sowie einen Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Das Ventil schließt druckentlastet, wenn der Differenzdruck ansteigt oder der voreingestellte maximale Volumenstrom überschritten wird, wodurch eine konstante Durchflussregelung ermöglicht wird.

Welche Materialien und Bauweise zeichnen den AVPQ aus?

Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5), der Ventilsitz aus Messing CuZn40Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571. Eine metallische Kegeldichtung sowie eine EPDM-Membran im Stellantrieb aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As stellen die Langlebigkeit und Beständigkeit sicher.

Für welche Medien und Temperaturbereiche ist der AVPQ geeignet?

Der Regler ist ausgelegt für den Einsatz mit Kreislaufwasser und Wasser-Glykolgemischen bis zu 30 % Glykolanteil. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C, was den Einsatz in Heiz- und Kühlkreisläufen ermöglicht.

Welche Anschlussmerkmale besitzt der AVPQ?

Der AVPQ verfügt über metrische Außengewindeanschlüsse nach DIN ISO 228/1 mit der Größe G 3/4 A und ist für den Einbau im Rücklauf vorgesehen. Die Nennweite beträgt DN 15.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 1,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,02 - 0,40 m³/h
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrombegrenzung: 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ bietet eine präzise und zuverlässige Regelung des Volumenstroms in Fernwärmeanlagen sowie Heiz- oder Kühlkreisläufen. Mit einem Kvs-Wert von 1,0 m³/h, einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar und der Eignung für Medientemperaturen von 2 bis 150 °C stellt er eine effiziente Lösung zur Aufrechterhaltung stabiler Betriebsbedingungen dar. Die robuste Bauweise aus hochwertigem Rotguss und Edelstahl sichert eine lange Lebensdauer und hohe Funktionalität.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6921
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
