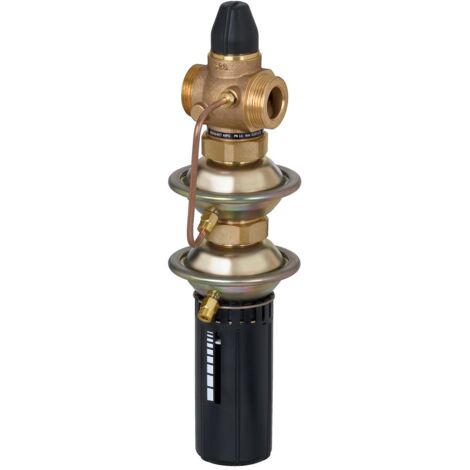

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,1-0,5 bar, PN 16

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,1-0,5 bar, PN 16

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 ist ein selbsttätiges Regelgerät, das speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 1,6 m³/h und einem Differenzdruck-Einstellbereich von 0,1 bis 0,5 bar sorgt dieser Regler für eine präzise Steuerung von Warm- und Heißwasseranlagen. Der Einbau erfolgt im Rücklauf, und das robuste Gehäuse aus Rotguss sorgt für eine zuverlässige Funktion bei einem Nenndruck von PN 16.

Wie funktioniert der Danfoss AVPQ Regler?

Der AVPQ ist ein selbsttätiger Volumenstrom- und Differenzdruckregler, der bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms schließt. Er besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Diese Konstruktion ermöglicht eine präzise und zuverlässige Regelung in komplexen Heizsystemen.

Für welche Anwendungen ist der AVPQ geeignet?

Dieser Regler ist primär für den Einsatz in Fernwärmesystemen sowie in Warm- und Heißwasseranlagen vorgesehen. Er kann Kreislaufwasser und glykolhaltiges Wasser mit bis zu 30 % Glykolanteil verarbeiten. Die maximale Mediumtemperatur beträgt 150 °C, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Die Einbauposition ist der Rücklauf des Systems.

Welche technischen Merkmale zeichnen den AVPQ aus?

Der Danfoss AVPQ DN 15 verfügt über einen Nenndurchmesser von DN 15 und ist für einen Nenndruck von PN 16 ausgelegt. Der Kvs-Wert beträgt 1,6 m³/h, und der Durchflusseinstellbereich liegt zwischen 0,05 und 0,8 m³/h. Der Differenzdruck-Einstellbereich ist von 0,1 bis 0,5 bar einstellbar. Das Gehäuse besteht aus hochwertigem Rotguss (Bronze Rg 5) und ist mit Außengewindeanschlüssen G 3/4 A nach ISO 228/1 ausgestattet. Der maximal zulässige Differenzdruck beträgt 12 bar.

Technische Daten

• Nenndurchmesser: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 1,6 m³/h
• Differenzdruck-Einstellbereich: 0,1 - 0,5 bar
• Durchflusseinstellbereich: 0,05 - 0,8 m³/h
• Max. zul. Differenzdruck: 12 bar
• Wirkdruck: 0,2 bar
• Mediumtemperatur (Dauerbetrieb): 150 °C
• Werkstoff des Gehäuses: Bronze (Rg 5)
• Anschluss: Außengewinde G 3/4 A
• Bauhöhe: 135

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 bietet eine zuverlässige und präzise Regelung für Fernwärme- und Heißwasseranlagen. Mit seinem robusten Rotgussgehäuse, einem Kvs-Wert von 1,6 m³/h und einem Differenzdruck-Einstellbereich von 0,1 bis 0,5 bar ist er eine effiziente Lösung zur Optimierung von Systemleistungen und zur Sicherstellung stabiler Betriebsbedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6477
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 135
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
