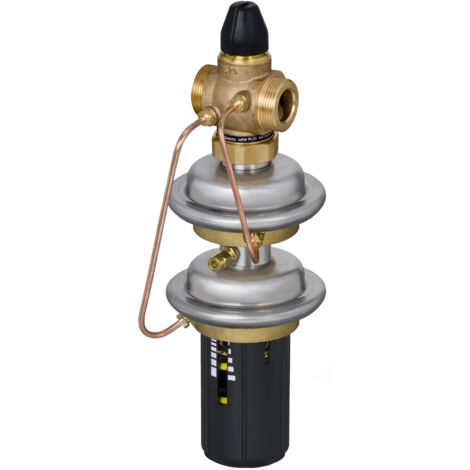

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,1-1,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,1-1,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 ist ein selbsttätiger Regler, der speziell für den Einbau im Vorlauf von Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 1,6 m³/h und einem einstellbaren Differenzdruck-Sollwertbereich von 0,1 bis 1,0 bar sorgt dieses Gerät für eine präzise Steuerung von Differenzdruck und Volumenstrom in Heiz- und Kühlwasserkreisläufen mit bis zu 30 % Glykolanteil. Er ist für Betriebsdrücke bis PN 25 und Medientemperaturen von 2 bis 150 °C ausgelegt.

Wie funktioniert der Danfoss AVPQ4?

Der AVPQ4 arbeitet selbsttätig und schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts. Dies ermöglicht eine konstante Durchflussmenge und reduziert Druckspitzen im System.

Welche Materialien sind im AVPQ4 verbaut und wofür ist er geeignet?

Das Ventilgehäuse des Reglers ist aus Rotguss CuZn36Pb2 (RG5) gefertigt, der Ventilsitz aus Messing CuZn40Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571 mit metallischer Dichtung. Der Stellantrieb besteht aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As, während die Membrane aus EPDM gefertigt ist. Diese Materialkombination stellt eine hohe Beständigkeit gegenüber Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil sicher. Der Regler ist für einen Nenndruck von PN 25 und einen Temperaturbereich von 2 bis 150 °C geeignet.

Welche Anschlüsse und Leistungsdaten bietet der AVPQ4?

Der Regler verfügt über Außengewindeanschlüsse G 3/4 A gemäß DIN ISO 228/1. Die Nennweite beträgt DN 15. Der Kvs-Wert liegt bei 1,6 m³/h. Der maximale Differenzdruck beträgt 20 bar. Der Volumenstrombereich erstreckt sich von 0,05 bis 0,8 m³/h, wobei der maximale Volumenstrom auf 0,9 m³/h begrenzt ist. Der einstellbare Differenzdruckbereich liegt zwischen 0,1 und 1,0 bar. Die Bauhöhe des Reglers beträgt 165 mm.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 1,6 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,05 - 0,8 m³/h
• Maximaler Volumenstrom: 0,9 m³/h
• Einstellbarer Differenzdruckbereich: 0,1 - 1,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Bronze (RG5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 bietet eine robuste und präzise Lösung für die Regelung in Fernwärmeanlagen. Seine hochwertige Materialauswahl aus Rotguss, Messing und Edelstahl sowie die Eignung für Medientemperaturen bis 150 °C und ein Nenndruck von PN 25 stellen eine langlebige und effiziente Funktion sicher. Mit einem Kvs-Wert von 1,6 m³/h und einem einstellbaren Differenzdruck-Sollwertbereich von 0,1 bis 1,0 bar ist er eine zuverlässige Komponente für Heiz- und Kühlkreisläufe.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6547
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 165
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
