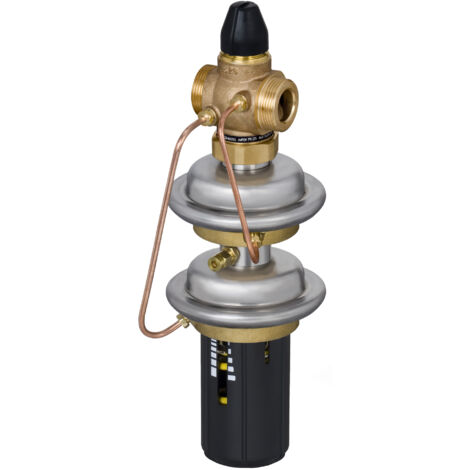

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 ist ein selbsttätiges Regelgerät für den Einsatz in Fernwärmeanlagen. Mit einem Kvs-Wert von 1,6 und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar regelt das Gerät den Volumenstrom zuverlässig. Es eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und ist für Nennweiten DN 15 mit einem Anschlussgewinde G 3/4" A ausgelegt. Der Einbau erfolgt im Vorlauf.

Wie funktioniert der Danfoss AVPQ4 Regler?

Der AVPQ4 arbeitet selbsttätig und schließt das Ventil bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff für die Einstellung des Differenzdrucksollwerts.

Welche Materialien werden verwendet und für welche Medien ist der Regler geeignet?

Das Ventilgehäuse besteht aus Rotguss CuZn36Pb2 (RG5), der Ventilsitz aus Messing CuZn40Pb2As und der Ventilkegel aus Edelstahl W.Nr.1.4571. Die Kegeldichtung ist metallisch ausgeführt. Der Stellantrieb besteht aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As, ergänzt durch eine EPDM-Membran. Der Regler ist für Kreislaufwasser sowie Wasser-Glykolgemische bis 30 % geeignet und deckt einen Temperaturbereich von 2 bis 150 °C ab.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4" A Außengewinde
• Kvs-Wert: 1,6 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,05 - 0,80 m³/h
• Maximaler Volumenstrom: 0,9 m³/h
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)
• Bauhöhe: 165

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 bietet eine präzise und zuverlässige Steuerung des Volumenstroms und des Differenzdrucks in Fernwärmeanlagen. Seine robuste Bauweise aus hochwertigen Materialien wie Rotguss und Edelstahl sowie die Eignung für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil bei Temperaturen von 2 bis 150 °C ermöglichen eine effiziente Funktion. Mit einem Kvs-Wert von 1,6 m³/h und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar trägt er zur Stabilität des Systems bei.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6555
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 165
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
