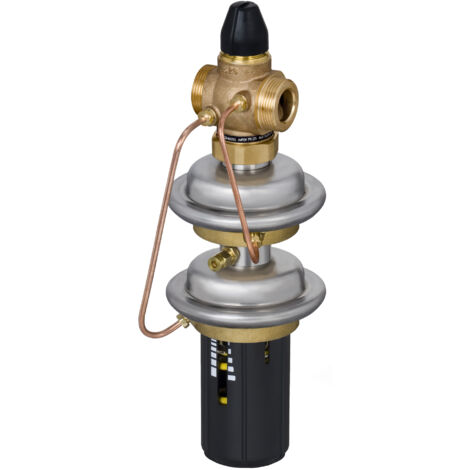

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 4, 0,0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15, Kvs 4, 0,0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 ist ein selbsttätiges Regelventil mit einstellbarem Sollwert, das vorwiegend in Fernwärmeanlagen eingesetzt wird. Mit einem Kvs-Wert von 4,0 m³/h und einem Nenndurchmesser von DN 15 eignet sich das Gerät für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil. Der Regler ist für einen Betriebsdruck bis PN 25 ausgelegt und ermöglicht eine präzise Steuerung des Volumenstroms im Bereich von 0,15 bis 2,0 m³/h bei einem Differenzdruck von 0,3 bis 2,0 bar. Der Einbau erfolgt im Vorlauf.

Wie funktioniert der Danfoss AVPQ4 Differenzdruck- und Volumenstromregler?

Der AVPQ4 arbeitet als druckentlastetes Ventil, das bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms schließt. Das Regelventil verfügt über eine einstellbare Volumenstrombegrenzung und wird durch einen Antrieb mit zwei Stellmembranen gesteuert. Die Einstellung des Differenzdrucksollwerts erfolgt über einen Handgriff, der eine flexible Anpassung an die jeweiligen Systemanforderungen ermöglicht.

Aus welchen Materialien besteht der AVPQ4 und wie ist er aufgebaut?

Der Regler besteht aus einem robusten Regelventil mit integrierter Volumenstrombegrenzung. Das Ventilgehäuse ist aus hochwertigem Rotguss CuZn36Pb2 (RG5) gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Messing CuZn40Pb2. Eine EPDM-Dichtung am Kegel und eine EPDM-Membran im Stellantrieb stellen die Dichtheit und Langlebigkeit sicher. Der Stellantrieb selbst besteht aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As.

Für welche Medien und Temperaturbereiche ist der AVPQ4 geeignet?

Der Regler ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykolgemischen bis zu 30 % ausgelegt. Der zulässige Temperaturbereich erstreckt sich von 2 °C bis 150 °C, wodurch der AVPQ4 sowohl für Heiz- als auch für Kühlwasseranwendungen geeignet ist.

Welche technischen Spezifikationen und Anschlüsse bietet der AVPQ4?

Der Regler ist für einen Nenndruck von PN 25 ausgelegt und kann einem maximalen Differenzdruck von 20 bar standhalten. Die Anschlüsse sind Außengewinde nach DIN ISO 228/1 mit der Größe G 3/4 A. Die Nennweite beträgt DN 15. Die Bauhöhe des Reglers beträgt 163 mm.

Technische Daten

• Nennweite DN: 15
• Anschluss: G 3/4 A Außengewinde
• Kvs-Wert: 4,0 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 20 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Volumenstrom min./max.: 0,15 - 2,0 m³/h
• Max. Volumenstrom: 2,4 m³/h
• Temperaturbereich Medium: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss CuZn36Pb2 (RG5)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 15 bietet eine zuverlässige und präzise Regelung für Fernwärmeanlagen sowie Heiz- und Kühlwassersysteme. Mit seiner robusten Bauweise aus Rotguss und Edelstahl, einem Kvs-Wert von 4,0 m³/h und einem breiten Temperaturbereich von 2 °C bis 150 °C stellt dieses Ventil eine effiziente Lösung zur Systemstabilisierung dar. Der einstellbare Differenzdrucksollwert von 0,3 bis 2,0 bar und die Volumenstrombegrenzung von 0,2 bar ermöglichen eine flexible Anpassung an unterschiedliche Betriebsbedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6557
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 163
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 4
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
