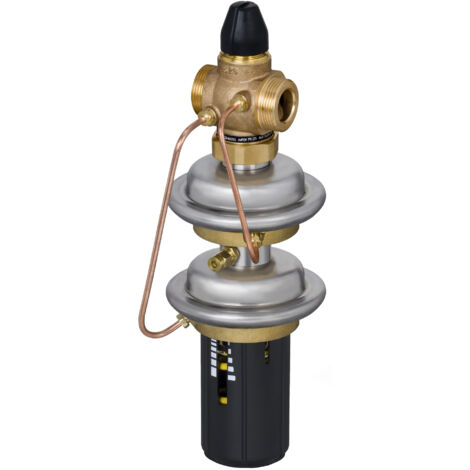

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 25, Kvs 8, 0,0,3-2,0 bar, G 1 1/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 25, Kvs 8, 0,0,3-2,0 bar, G 1 1/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 ist ein selbsttätiges Regelventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Dieses druckentlastete Ventil schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Es ist für die Installation im Vorlauf vorgesehen und eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Mit einer Nennweite von DN 25 und einem Kvs-Wert von 8,0 m³/h ermöglicht der Regler eine präzise Steuerung in Systemen mit einem Nenndruck von PN 25.

Wie ist der AVPQ4 aufgebaut und welche Funktion erfüllt er?

Der Regler AVPQ4 von Danfoss besteht aus einem Regelventil mit einer einstellbaren Volumenstrombegrenzung. Ein Antrieb mit zwei Stellmembranen und ein Handgriff zur Einstellung des Differenzdrucksollwerts sind integriert. Die Konstruktion als druckentlastetes Ventil stellt eine zuverlässige Funktion sicher. Der Regler reagiert selbsttätig, indem er bei einem Anstieg des Differenzdrucks oder bei Überschreitung des voreingestellten maximalen Volumenstroms schließt.

Welche Materialien werden im AVPQ4 verwendet?

Für das Ventilgehäuse des AVPQ4 wird Rotguss CuZn36Pb2 (RG5) eingesetzt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt ist. Der Ventilkegel besteht aus Messing CuZn40Pb2 und ist mit einer EPDM-Kegeldichtung versehen. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, die Membrane besteht ebenfalls aus EPDM. Diese Materialauswahl stellt die Beständigkeit gegenüber den Betriebsmedien sicher.

Für welche Anwendungen ist der AVPQ4 geeignet?

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Er ist für Kreislaufwasser und Wasser-Glykolgemische mit bis zu 30 % Glykolanteil geeignet. Der Betriebstemperaturbereich liegt zwischen 2 °C und 150 °C. Der Anschluss erfolgt über ein Außengewinde G 1 1/4 A gemäß DIN ISO 228/1, und der Einbau ist für den Vorlauf vorgesehen.

Technische Daten

• Nenndurchmesser DN: 25
• Anschluss: G 1 1/4 A
• Kvs-Wert: 8,0 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 20 bar
• Max. Volumenstrom: 4,5 m³/h
• Volumenstrombereich min./max.: 0,25 - 3,5 m³/h
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Temperaturbereich: 2 - 150 °C
• Wirkdruck: 0,2 bar

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 bietet eine zuverlässige Lösung zur Regelung von Differenzdruck und Volumenstrom in Fernwärmeanlagen. Seine robuste Bauweise aus Rotguss und Edelstahl, kombiniert mit EPDM-Dichtungen, stellt eine lange Lebensdauer sicher. Mit einem Kvs-Wert von 8,0 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar ermöglicht das Gerät eine präzise und energieeffiziente Betriebsweise in Heiz- und Kühlsystemen bis 150 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6559
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 165
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 25
