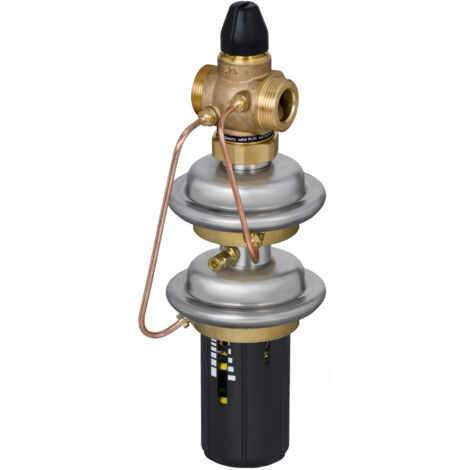

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32, Kvs 12,5, 0,1-1,0 bar, mit Flansch

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32, Kvs 12,5, 0,1-1,0 bar, mit Flansch

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 ist ein selbsttätiges Regelventil mit Flanschanschluss, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Differenzdruck-Sollwert von 0,1 bis 1,0 bar ermöglicht dieser Regler eine präzise Steuerung von Heiz- und Kühlwasser, auch mit bis zu 30 % Glykolanteil. Er ist für den Einbau im Vorlauf vorgesehen und für einen Nenndruck von PN 25 ausgelegt.

Wie funktioniert der Danfoss AVPQ4 Regler?

Der AVPQ4 ist ein selbsttätiger Differenzdruck- und Volumenstromregler. Er schließt das Ventil automatisch, wenn der Differenzdruck ansteigt oder der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Dies trägt dazu bei, eine konstante Durchflussmenge sicherzustellen und Druckspitzen im System zu reduzieren.

Für welche Medien und Temperaturbereiche ist der AVPQ4 geeignet?

Dieser Regler ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Er eignet sich für Kreislaufwasser und Wasser-Glykolgemische mit einem Glykolanteil von bis zu 30 %. Der zulässige Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C, was eine breite Anwendungspalette in Heiz- und Kühlkreisläufen ermöglicht. Der Nenndruck des Systems beträgt PN 25.

Welche Materialien stellen die Robustheit des AVPQ4 sicher?

Das Ventilgehäuse des AVPQ4 besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, der Ventilkegel aus Edelstahl W.-Nr. 1.4404. Die Kegeldichtung sowie die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM, einem Material, das für seine Beständigkeit gegenüber Wärme und Chemikalien bekannt ist. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt.

Welche technischen Spezifikationen bietet der Regler?

Der Danfoss AVPQ4 ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet und hat einen Nenndurchmesser von DN 32. Die Druckstufe des Ventils und der Flansche beträgt PN 25, wobei ein maximaler Differenzdruck von 16 bar zulässig ist. Der Volumenstrombereich ist zwischen 0,6 und 8,0 m³/h einstellbar, mit einem maximalen Volumenstrom von 10,0 m³/h. Der Differenzdruck-Sollwert kann präzise im Bereich von 0,1 bis 1,0 bar eingestellt werden, und die Volumenstrombegrenzung erfolgt bei einem Druckverlust von 0,2 bar.

Technische Daten

• Nenndurchmesser: DN 32
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Volumenstrombereich: 0,6 - 8,0 m³/h
• Maximaler Volumenstrom: 10,0 m³/h
• Sollwert Differenzdruck: 0,1 - 1,0 bar
• Volumenstrombegrenzung (∆pb): 0,2 bar
• Temperaturbereich: 2 - 150 °C
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Bauhöhe: 230 mm

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 bietet eine zuverlässige und präzise Regelung für anspruchsvolle Heiz- und Kühlanwendungen in Fernwärmeanlagen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 150 °C und einem einstellbaren Differenzdruck-Sollwert von 0,1 bis 1,0 bar, macht ihn zu einer effizienten Komponente für die Systemoptimierung.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6569
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 230
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 12,5
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 32
