Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32, Kvs 12,5, 0,3-2,0 bar, mit Flansch

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32, Kvs 12,5, 0,3-2,0 bar, mit Flansch

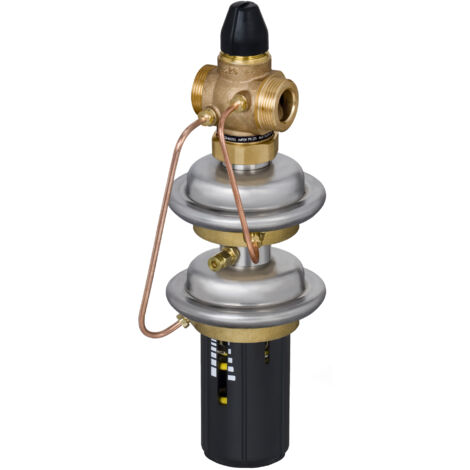

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er regelt den Volumenstrom zuverlässig und schließt bei steigendem Differenzdruck oder Überschreitung des eingestellten maximalen Volumenstroms. Mit einem Kvs-Wert von 12,5 m³/h und einem einstellbaren Differenzdruckbereich von 0,3 bis 2,0 bar ist er für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und wird im Vorlauf installiert.

Wie funktioniert der Danfoss AVPQ4?

Der AVPQ4 kombiniert ein Regelventil mit einstellbarer Volumenstrombegrenzung und einen Antrieb mit zwei Stellmembranen. Die Einstellung des Differenzdrucksollwerts erfolgt über einen Handgriff. Der Regler schließt automatisch bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird, was eine präzise Steuerung des Volumenstroms ermöglicht.

Für welche Anwendungen ist der AVPQ4 geeignet?

Dieser Regler ist primär für Fernwärmeanlagen sowie Heiz- und Kühlkreisläufe mit Wasser-Glykol-Gemischen bis 30 % ausgelegt. Er eignet sich für Systeme mit einem Nenndruck von PN 25 und einem Temperaturbereich von 2 bis 150 °C. Die Nennweite DN 32 und der Kvs-Wert von 12,5 m³/h ermöglichen eine Volumenstromregelung im Bereich von 0,6 bis 8,0 m³/h.

Welche Materialien sichern die Langlebigkeit des Reglers?

Das Ventilgehäuse besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus hochwertigem Edelstahl (W.-Nr. 1.4571 bzw. 1.4404) gefertigt. Die Kegeldichtung und die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt. Die Flanschanschlüsse entsprechen der Norm DIN 2501-C und sind für den Einbau im Vorlauf vorgesehen.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 12,5 m³/h
• Nenndruck: PN 25
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Maximaler Volumenstrom: 10,0 m³/h
• Volumenstrombereich: 0,6 - 8,0 m³/h
• Max. Druckunterschied bei 20 °C: 16 bar
• Mediumtemperatur: 2 - 150 °C
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Gusseisen GGG 40 (EN-GJS-400-15)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 32 bietet eine präzise und zuverlässige Regelung des Volumenstroms in Fernwärme- und Kühlkreisläufen. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl, einem breiten Temperaturbereich von 2 bis 150 °C und einem Kvs-Wert von 12,5 m³/h, ermöglicht er eine effiziente und stabile Systemsteuerung. Die einfache Einstellung des Differenzdrucksollwerts von 0,3 bis 2,0 bar unterstützt eine optimale Anpassung an die jeweiligen Betriebsbedingungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6572
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 235
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 12,5
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 32
