Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40, Kvs 16, 0,0,1-1,0 bar, G 2" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40, Kvs 16, 0,0,1-1,0 bar, G 2" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 ist eine selbsttätige Lösung für die präzise Regelung in Heiz- und Kühlsystemen. Mit einer Nennweite von DN 40 und einem Kvs-Wert von 16,0 m³/h ist dieser Regler für den Einbau im Vorlauf konzipiert und eignet sich besonders für Fernwärmeanlagen sowie Kreisläufe mit Wasser-Glykolgemischen bis 30 %. Er ermöglicht eine zuverlässige Steuerung des Differenzdrucks und des Volumenstroms, um die Effizienz der Anlage zu optimieren.

Wofür wird der Danfoss AVPQ4 eingesetzt?

Der Danfoss AVPQ4 ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Er reguliert den Differenzdruck und den Volumenstrom in Systemen, die Kreislaufwasser oder Wasser-Glykolgemische mit bis zu 30 % Glykolanteil führen. Der Regler schließt automatisch, wenn der Differenzdruck ansteigt oder der eingestellte maximale Volumenstrom überschritten wird, was zur Stabilisierung des Systems beiträgt. Der Temperaturbereich des Mediums kann dabei zwischen 2 °C und 150 °C liegen.

Wie ist der Danfoss AVPQ4 aufgebaut und welche Funktionen bietet er?

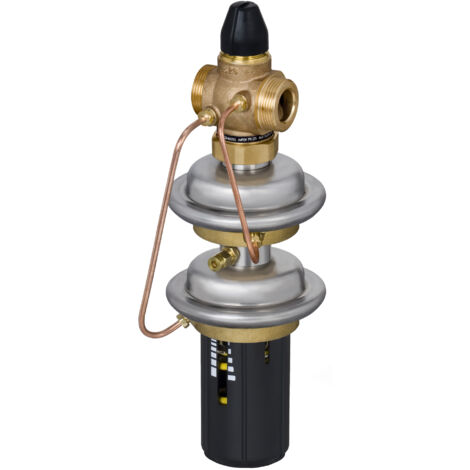

Der Regler besteht aus einem robusten Regelventil, das eine einstellbare Volumenstrombegrenzung integriert. Ein Antrieb mit zwei Stellmembranen sorgt für die präzise Funktion, während ein Handgriff die einfache Einstellung des Differenzdrucksollwerts ermöglicht. Das Ventil ist druckentlastet und für einen Nenndruck von PN 25 ausgelegt. Der Anschluss erfolgt über ein Außengewinde G 2 A gemäß DIN ISO 228/1.

Welche Materialien werden für den Danfoss AVPQ4 verwendet?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Reglers aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Ventilsitz und Ventilkegel sind aus Edelstahl (W.-Nr. 1.4571 bzw. 1.4404) gefertigt. Die Kegeldichtung sowie die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM, während der Stellantrieb selbst aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt ist.

Technische Daten

• Nennweite DN: 40
• Kvs-Wert: 16,0 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 16 bar
• Sollwert Differenzdruck: 0,1 - 1,0 bar
• Wirkdruck: 0,2 bar
• Max. Volumenstrom: 12,0 m³/h
• Volumenstrom min./max.: 0,8 - 10,0 m³/h
• Temperaturbereich Medium: 2 - 150 °C
• Anschluss: Außengewinde G 2 A
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 mit einer Nennweite von DN 40 und einem Kvs-Wert von 16,0 m³/h bietet eine zuverlässige und präzise Regelung für anspruchsvolle Heiz- und Kühlanwendungen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 °C bis 150 °C und einem Nenndruck von PN 25, stellt eine effiziente und langlebige Funktion in Fernwärmeanlagen sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6553
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 230
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 16
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 40
