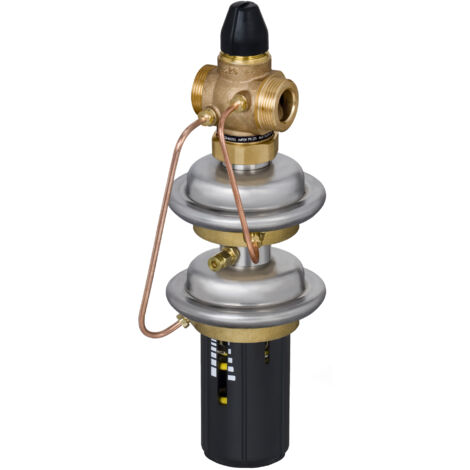

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40, Kvs 16, 0,0,3-2,0 bar, G 2" A

Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40, Kvs 16, 0,0,3-2,0 bar, G 2" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40 ist ein selbsttätiges Regelventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Mit einem Kvs-Wert von 16,0 m³/h und einem Nenndurchmesser von DN 40 ermöglicht dieser Regler eine präzise Steuerung von Differenzdruck und Volumenstrom im Vorlauf. Er ist für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil geeignet und für einen Nenndruck von PN 25 ausgelegt.

Wie funktioniert der AVPQ4 Differenzdruck- und Volumenstromregler?

Der AVPQ4 ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms selbsttätig schließt. Diese Funktion sorgt für eine konstante und effiziente Betriebsweise der Anlage. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts.

Für welche Medien und Temperaturbereiche ist der Regler geeignet?

Dieser Regler ist für den Einsatz mit Kreislaufwasser sowie Wasser-Glykolgemischen mit einem Anteil von bis zu 30 % ausgelegt. Der breite Temperaturbereich von 2 °C bis 150 °C ermöglicht den flexiblen Einsatz sowohl in Heiz- als auch in Kühlsystemen.

Welche Materialien und Anschlüsse zeichnen den Regler aus?

Für eine hohe Beständigkeit und lange Lebensdauer sind die Komponenten des Reglers aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), während Ventilsitz und Ventilkegel aus Edelstahl (W.-Nr. 1.4571 bzw. 1.4404) gefertigt sind. Die Kegeldichtung und die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt. Der Anschluss erfolgt über Außengewinde G 2 A nach DIN ISO 228/1.

Welche technischen Einstellmöglichkeiten bietet der Regler?

Der Differenzdrucksollwert ist im Bereich von 0,3 bis 2,0 bar einstellbar. Der Wirkdruck beträgt 0,2 bar. Der maximale Differenzdruck liegt bei 16 bar bei 20 °C. Der Volumenstrombereich ist von 0,8 bis 10,0 m³/h einstellbar, wobei der absolute maximale Volumenstrom 12,0 m³/h beträgt.

Technische Daten

• Nennweite: DN 40
• Anschluss: G 2 A Außengewinde
• Kvs-Wert: 16,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck bei 20 °C: 16 bar
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Wirkdruck: 0,2 bar
• Volumenstrombereich min./max.: 0,8 - 10,0 m³/h
• Maximaler Volumenstrom: 12,0 m³/h
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Gusseisen GGG 40 (GJS-400-15)

Der Danfoss AVPQ4 Differenzdruck- und Volumenstromregler bietet eine robuste und präzise Lösung für die Regelung von Heiz- und Kühlkreisläufen in Fernwärmeanlagen. Mit seiner Nennweite von DN 40, einem Kvs-Wert von 16,0 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar trägt er maßgeblich zur Effizienz und Stabilität der Systemhydraulik bei. Die hochwertigen Materialien und die durchdachte Konstruktion sichern eine zuverlässige Funktion über einen weiten Temperaturbereich von 2 °C bis 150 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6561
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQ 4
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 235
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 16
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 40
