Allgemeine Beschreibung

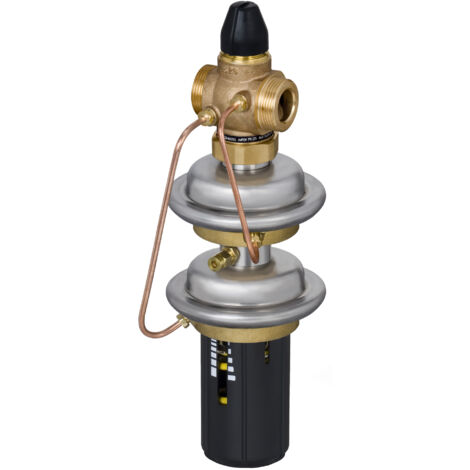

Der Danfoss Differenzdruck- und Volumenstromregler AVPQ4 DN 40 ist ein selbsttätiger Regler, der hauptsächlich in Fernwärmeanlagen eingesetzt wird. Er reguliert den Differenzdruck und den Volumenstrom und schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarer Volumenstrombegrenzung, einem Antrieb mit zwei Stellmembranen und einem Handgriff zur Einstellung des Differenzdrucksollwerts.Technische daten
- Nennweite: DN 40
- Kvs-Wert: 20,0 m³/h
- Max. Druckunterschied bei 20 °C: 16 bar
- Max. Volumenstrom: 12,0 m³/h
- Volumenstrom min./max.: 0,8 - 10,0 m³/h
- Wirkdruck: 0,2 bar
- Sollwert Differenzdruck: 0,1 - 1,0 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykol (2 - 150 °C)
- Druckstufe: PN 25
- Bauhöhe: 240 mm
- Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
Kompatibilität und Zubehör
- Einbau im Vorlauf
- Flanschanschlüsse nach DIN 2501-C
Installation
Der Regler wird im Rücklauf installiert und ist für den Einsatz in Heiz- und Kühlwasseranwendungen konzipiert.
Anwendung
Der Danfoss AVPQ4 Regler ist ideal für die Regelung von Differenzdruck und Volumenstrom in Fernwärmeanlagen, insbesondere bei Anwendungen mit Heiz- und Kühlwasser, die einen Glykolanteil von bis zu 30% aufweisen.
Weitere Informationen
- Ventilgehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
- Ventilsitz und Kegeldichtung aus Edelstahl (W.-Nr. 1.4571 und 1.4404)
- Stellantrieb aus Edelstahl (W.Nr. 1.4301, CuZn36Pb2As, entzinkungsbeständig)
- Membrane aus EPDM, gewebeverstärkt
