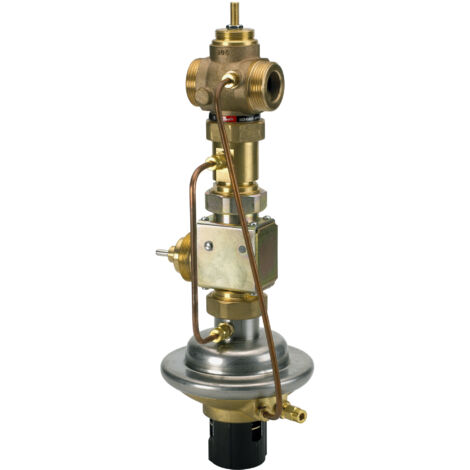

Danfoss Differenzdruck- und Volumenstromregler AVPQT Kvs 8, 0,0,2/0,2-1,0 bar, G 1 1/4" A

Danfoss Differenzdruck- und Volumenstromregler AVPQT Kvs 8, 0,0,2/0,2-1,0 bar, G 1 1/4" A

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck schließt. Er ist für den Einsatz in Heiz- und Kühlsystemen mit bis zu 30 Prozent Glykolanteil konzipiert und für den Einbau im Rücklauf vorgesehen. Das Ventilgehäuse aus Rotguss (CuSn5Pb5Zn5-C, Rg5) sichert Robustheit und Langlebigkeit.

Wie funktioniert der Danfoss AVPQT Regler?

Der AVPQT Regler von Danfoss dient der präzisen Regelung von Volumenstrom und Differenzdruck in Heiz- und Kühlanlagen. Das druckentlastete Ventil schließt bei steigendem Differenzdruck, um eine konstante Durchflussmenge zu ermöglichen und eine Überlastung des Systems zu vermeiden. Es ist für Medien wie Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent geeignet und arbeitet zuverlässig im Temperaturbereich von 2 bis 150 °C.

Welche technischen Spezifikationen zeichnen den AVPQT aus?

Der Regler verfügt über eine Nennweite von DN 25 und einen Anschluss von G 1 1/4 A Außengewinde. Der Kvs-Wert beträgt 8,0 m³/h, und der Nenndruck liegt bei PN 25. Der maximale Differenzdruck beträgt 20 bar. Der Volumenstrom kann zwischen 0,25 m³/h und 3,5 m³/h geregelt werden, mit einem Wirkdruck von 0,2 bar. Der Sollwert für den Differenzdruck ist von 0,2 bar bis 1,0 bar einstellbar.

Aus welchem Material besteht das Ventilgehäuse?

Das Ventilgehäuse des Danfoss AVPQT ist aus hochwertigem Rotguss gefertigt, genauer aus der Werkstoffgüte CuSn5Pb5Zn5-C (Rg5). Dieses Material ist bekannt für seine Korrosionsbeständigkeit und Robustheit, was eine lange Lebensdauer des Reglers in anspruchsvollen Umgebungen unterstützt.

Technische Daten

• Nennweite DN: 25
• Anschluss: G 1 1/4 A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck: 20 bar
• Volumenstrombereich: 0,25 - 3,5 m³/h
• Wirkdruck: 0,2 bar
• Sollwert Differenzdruck: 0,2 - 1,0 bar
• Temperaturbereich: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (CuSn5Pb5Zn5-C, Rg5)
• Bauhöhe: 232

Der Danfoss Differenzdruck- und Volumenstromregler AVPQT bietet eine zuverlässige und präzise Regelung für Heiz- und Kühlsysteme. Seine robuste Rotguss-Konstruktion, der breite Temperaturbereich von 2 bis 150 °C und die Fähigkeit, Volumenströme von 0,25 bis 3,5 m³/h zu steuern, machen ihn zu einer effizienten Komponente für anspruchsvolle Anwendungen. Die einfache Installation im Rücklauf und die Eignung für Medien mit bis zu 30 Prozent Glykolanteil unterstreichen seine Vielseitigkeit.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6809
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPQT
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 232
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 12
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 8
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 25
