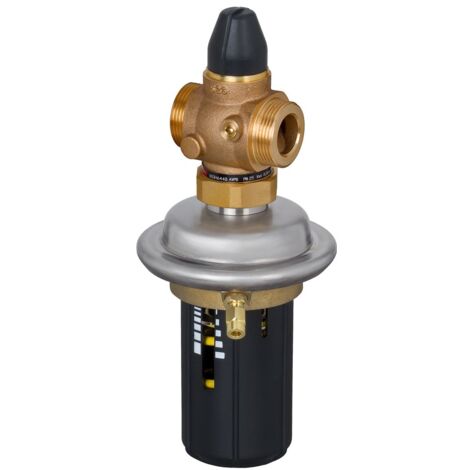

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15, Kvs 1,6, 0,3-2,0 bar, G 3/4" A

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15 ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Dieses Modell mit einem Kvs-Wert von 1,6 m³/h und einem einstellbaren Differenzdrucksollwert von 0,3 bis 2,0 bar sorgt für eine präzise Regelung des Volumenstroms und Differenzdrucks. Der Regler ist für den Einbau im Rücklauf vorgesehen und eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil.

Welche Funktion erfüllt der Danfoss AVPB?

Der Danfoss Differenzdruckregler AVPB ist ein selbsttätiger Differenzdruck- und Volumenstromregler. Seine Hauptfunktion besteht darin, bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms zu schließen. Dies ermöglicht eine stabile und effiziente Betriebsweise in hydraulischen Systemen, insbesondere in Fernwärmeanlagen, indem unerwünschte Druckschwankungen und übermäßige Volumenströme zuverlässig begrenzt werden.

Wie ist der Regler aufgebaut?

Der Regler besteht aus einem Regelventil mit integrierter Volumenstrombegrenzung, einem robusten Antrieb mit Stellmembrane und einem Handgriff zur präzisen Einstellung des Differenzdrucksollwerts. Das Ventilgehäuse ist aus Rotguss CuZn36Pb2 (RG5) gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt. Der Ventilsitz besteht aus Messing CuZn40Pb2As, der Ventilkegel aus Edelstahl W.Nr.1.4571 und die Kegeldichtung ist metallisch ausgeführt. Der Stellantrieb ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt, während die Membrane aus EPDM besteht.

Für welche Anwendungen ist der AVPB geeignet?

Der Danfoss AVPB ist primär für den Einsatz in Fernwärmeanlagen vorgesehen, findet aber auch in anderen Heiz- und Kühlsystemen Anwendung. Er ist für Zirkulationswasser und glykolhaltiges Wasser mit einem Anteil von bis zu 30 % geeignet. Der Temperaturbereich des Mediums liegt zwischen 2 °C und 150 °C, was eine breite Einsatzmöglichkeit in verschiedenen Temperaturbereichen ermöglicht. Der Anschluss erfolgt über ein Außengewinde G 3/4" A gemäß DIN ISO 228/1.

Technische Daten

• Nenndurchmesser: DN 15
• Anschluss: G 3/4" A Außengewinde
• Kvs-Wert: 1,6 m³/h
• Nenndruck: PN 25
• Sollwert Differenzdruck: 0,3 - 2,0 bar
• Max. Differenzdruck: 20 bar
• Volumenstrombereich: 0,05 - 0,80 m³/h
• Mediumtemperatur: 2 - 150 °C
• Werkstoff Gehäuse: Rotguss (RG5)
• Bauhöhe: 180 mm

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB DN 15 bietet eine zuverlässige Lösung zur Regelung von Differenzdruck und Volumenstrom in anspruchsvollen Heiz- und Kühlsystemen. Mit seinem robusten Rotgussgehäuse, einem Kvs-Wert von 1,6 m³/h und einem breiten Temperaturbereich von 2 bis 150 °C ist dieses Ventil eine langlebige Komponente für effiziente Anlagen. Die präzise Einstellbarkeit des Differenzdrucksollwerts von 0,3 bis 2,0 bar und die Eignung für Medien mit bis zu 30 % Glykolanteil unterstreichen seine Vielseitigkeit.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6452
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVPB
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 20
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: ja
• Kvs-Wert: 1,6
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 15
