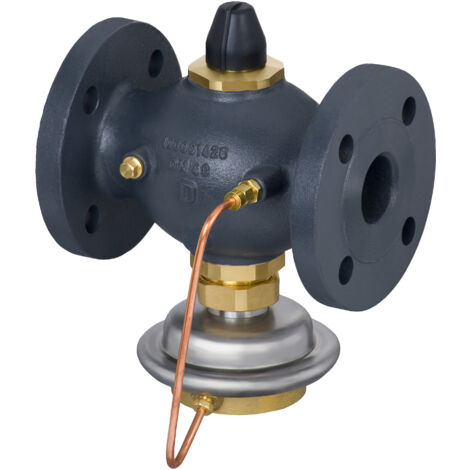

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 40, Kvs 20, 0,0,5 bar, PN 25, mit Flansch

Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F DN 40, Kvs 20, 0,0,5 bar, PN 25, mit Flansch

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F ist eine selbsttätige Lösung für die präzise Regelung in Heiz- und Kühlsystemen. Mit einem Nenndurchmesser von DN 40, einem Kvs-Wert von 20 und einem festen Differenzdrucksollwert von 0,5 bar ist dieser Regler für einen Nenndruck von PN 25 ausgelegt und verfügt über Flanschanschlüsse. Er ist speziell für den Einbau im Rücklauf konzipiert und findet seinen Haupteinsatz in Fernwärmeanlagen sowie in Systemen, die Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil nutzen.

Wie funktioniert der Danfoss AVPB-F?

Der Danfoss AVPB-F ist ein druckentlastetes Ventil, das bei steigendem Differenzdruck oder bei Überschreitung des eingestellten maximalen Volumenstroms zuverlässig schließt. Diese Funktion stellt sicher, dass der Volumenstrom und der Differenzdruck innerhalb der vorgegebenen Parameter bleiben, was zu einem stabilen und effizienten Betrieb der Anlage beiträgt. Die selbsttätige Arbeitsweise macht eine externe Energieversorgung überflüssig und erhöht die Betriebssicherheit.

Welche Materialien kommen zum Einsatz?

Für eine hohe Langlebigkeit und Korrosionsbeständigkeit sind die Komponenten des Danfoss AVPB-F aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), während Ventilsitz und Ventilkegel aus Edelstahl (W.-Nr. 1.4571 bzw. W.-Nr. 1.4404) gefertigt sind. Die Kegeldichtung und die gewebeverstärkte Membrane des Stellantriebs bestehen aus EPDM, einem Material, das für seine Beständigkeit gegenüber hohen Temperaturen und glykolhaltigem Wasser bekannt ist. Der Stellantrieb selbst ist aus Edelstahl W.Nr.1.4301 und entzinkungsbeständigem CuZn36Pb2As gefertigt.

Welche technischen Merkmale zeichnen den Regler aus?

Der Danfoss AVPB-F ist für einen Nenndruck von PN 25 ausgelegt und ermöglicht einen maximalen Differenzdruck von 16 bar. Der Temperaturbereich für Zirkulationswasser oder glykolhaltiges Wasser (bis zu 30 %) liegt zwischen 2 °C und 150 °C. Der Volumenstrombereich des Reglers liegt zwischen 0,8 m³/h und 10,0 m³/h, mit einem maximalen Volumenstrom von 12,0 m³/h. Die Flanschanschlüsse entsprechen DIN 2501-C und ermöglichen eine sichere und normgerechte Installation.

Technische Daten

• Nennweite: DN 40
• Kvs-Wert: 20 m³/h
• Nenndruck: PN 25
• Max. Differenzdruck: 16 bar
• Max. Volumenstrom: 12,0 m³/h
• Volumenstrombereich: 0,8 - 10,0 m³/h
• Sollwert Differenzdruck: 0,5 bar
• Temperaturbereich: 2 - 150 °C
• Anschluss: Flansch
• Bauhöhe: 215 mm
• Gehäusematerial: Gusseisen EN-GJS-400-18 (GGG 40.3)

Der Danfoss Differenzdruckregler und Volumenstrombegrenzer AVPB-F mit DN 40 und einem Kvs-Wert von 20 bietet eine zuverlässige und wartungsarme Lösung für die präzise Steuerung von Differenzdruck und Volumenstrom in anspruchsvollen Heiz- und Kühlanwendungen. Seine robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 2 bis 150 °C und einem festen Differenzdrucksollwert von 0,5 bar, stellt einen effizienten und stabilen Anlagenbetrieb sicher.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 003H6475
• Bauhöhe: 215
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 16
• Mit Isolierung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 20
• Mediumtemperatur (Dauerbetrieb): 150
• Nenndurchmesser: DN 40
