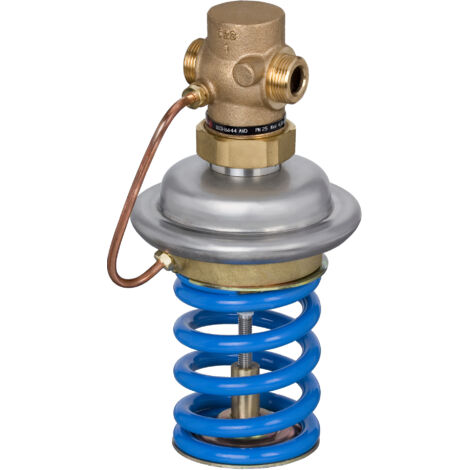

Danfoss Druckminderer AVD 15 G 3/4" A, 3-12 bar, Kvs 4,0, PN 25

Danfoss Druckminderer AVD 15 G 3/4" A, 3-12 bar, Kvs 4,0, PN 25

Der Danfoss Druckminderer AVD 15 G 3/4" A ist ein drucklos offenes Ventil, das ohne Fremdenergie arbeitet und speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er ist für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 % geeignet und schließt bei steigendem Druck. Mit einem einstellbaren Sollwertbereich von 3 bis 12 bar, einem Kvs-Wert von 4,0 m³/h und einer Nennweite von DN 15 bietet dieses Modell eine präzise Druckregelung.

Wie funktioniert der Danfoss Druckminderer AVD 15?

Der Druckminderer AVD 15 ist als drucklos offenes Ventil konzipiert, das bei steigendem Druck schließt, um den Ausgangsdruck konstant zu halten. Er arbeitet ohne externe Energiezufuhr. Der Regler besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder. Das Ventil ist druckentlastet und mit einem Kegel mit Weichdichtung ausgestattet, was eine präzise Regelung ermöglicht.

Für welche Medien und Temperaturbereiche ist der AVD 15 geeignet?

Dieser Druckminderer ist für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Eine Verwendung für Dampf oder Gase ist bei diesem Modell nicht vorgesehen.

Aus welchen Materialien besteht der Danfoss Druckminderer AVD 15?

Das Ventilgehäuse des Druckminderers ist aus Rotguss CuZn40Pb2 (RG5) gefertigt. Der Ventilkegel besteht aus Messing CuZn40Pb2 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung sowie die Regelmembran sind aus EPDM. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt.

Welche Anschlussmöglichkeiten und Druckstufen bietet der AVD 15?

Der Danfoss Druckminderer AVD 15 verfügt über einen Außengewindeanschluss G 3/4 A gemäß DIN ISO 228/1. Die Nennweite des Geräts beträgt DN 15. Mit einer Nenndruckstufe von PN 25 ist das Gerät für anspruchsvolle Anwendungen geeignet. Der maximale Differenzdruck beträgt 20 bar.

Technische Daten

• Nennweite: DN 15
• Anschluss: G 3/4 A Außengewinde nach DIN ISO 228/1
• Kvs-Wert: 4,0 m³/h
• Nenndruck: PN 25
• Einstellbereich Sollwert: 3 bis 12 bar
• Maximaler Differenzdruck: 20 bar
• Temperaturbereich: 2 bis 150 °C
• Bauhöhe: 180
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Kegeldichtung: EPDM

Der Danfoss Druckminderer AVD 15 bietet eine zuverlässige und präzise Druckregelung für Heiz- und Kühlkreisläufe in Fernwärmeanlagen. Mit seinem einstellbaren Sollwertbereich von 3 bis 12 bar, einem Kvs-Wert von 4,0 m³/h und der hochwertigen Materialauswahl aus Rotguss, Messing und Edelstahl ermöglicht er eine lange Lebensdauer und Beständigkeit im Betrieb bei Temperaturen bis 150 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6650
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
