Danfoss Druckminderer AVD 25 G 1 1/4" A, 1-5 bar, Kvs 8,0, PN 25

Danfoss Druckminderer AVD 25 G 1 1/4" A, 1-5 bar, Kvs 8,0, PN 25

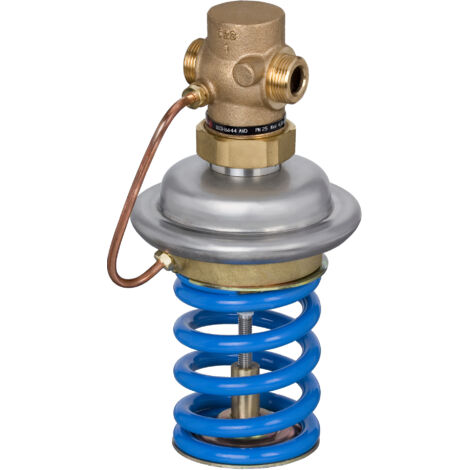

Der Danfoss Druckminderer AVD 25 G 1 1/4" A ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er arbeitet ohne Fremdenergie, ist drucklos offen und schließt bei steigendem Druck. Dieses Modell ist für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische bis 30 % geeignet und bietet einen einstellbaren Druckbereich von 1 bis 5 bar bei einem Kvs-Wert von 8,0 m³/h.

Wie funktioniert der Danfoss Druckminderer AVD 25?

Der Druckminderer AVD 25 arbeitet drucklos offen und schließt bei steigendem Druck, um den nachgeschalteten Systemdruck zu stabilisieren. Er besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder. Das Ventil ist druckentlastet und der Kegel ist mit einer Weichdichtung aus EPDM ausgestattet, die eine zuverlässige Regelung des Drucks ermöglicht. Der Antrieb verwendet eine Regelmembran aus EPDM, die auf Druckänderungen reagiert und so den Durchfluss steuert.

Für welche Medien und Einsatzbereiche ist der AVD 25 geeignet?

Der AVD 25 ist primär für den Einsatz in Fernwärmeanlagen vorgesehen. Er eignet sich für Kreislaufwasser sowie Wasser-Glykol-Gemische mit einem Anteil von bis zu 30 %. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Das Gerät ist nicht für den Einsatz mit Dampf oder Gasen geeignet, sondern ausschließlich für flüssige Medien.

Welche Materialien werden im Danfoss AVD 25 verwendet?

Das Ventilgehäuse des Druckminderers besteht aus Rotguss CuZn40Pb2 (RG5). Der Ventilkegel ist aus Messing CuZn40Pb2 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4571 besteht. Eine EPDM-Dichtung am Kegel sorgt für eine zuverlässige Abdichtung. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt, die Regelmembran besteht ebenfalls aus EPDM.

Wie wird der Danfoss AVD 25 angeschlossen?

Der Danfoss Druckminderer AVD 25 verfügt über einen Anschluss mit Außengewinde G 1 1/4" A gemäß DIN ISO 228/1. Die Nennweite des Ventils beträgt DN 25. Mit einer Nenndruckstufe von PN 25 ist der Druckminderer für anspruchsvolle Anwendungen ausgelegt. Der maximale Differenzdruck beträgt 20 bar, was eine robuste Leistung unter verschiedenen Betriebsbedingungen ermöglicht.

Technische Daten

• Nennweite DN: 25
• Anschluss: G 1 1/4" A Außengewinde
• Kvs-Wert: 8,0 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 20 bar
• Temperaturbereich: 2 - 150 °C
• Sollwertbereich: 1 - 5 bar
• Bauhöhe: 180
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Kegeldichtung: EPDM

Der Danfoss Druckminderer AVD 25 bietet eine zuverlässige Druckregelung für flüssige Medien in Fernwärmeanlagen. Seine robuste Bauweise aus hochwertigen Materialien wie Rotguss und Edelstahl, kombiniert mit einem Kvs-Wert von 8,0 m³/h und einem einstellbaren Druckbereich von 1-5 bar, ermöglicht eine stabile und effiziente Funktion. Dieses Modell mit Nennweite DN 25 und Nenndruck PN 25 ist speziell für Heiz- und Kühlwasser bis 150 °C ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6646
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
