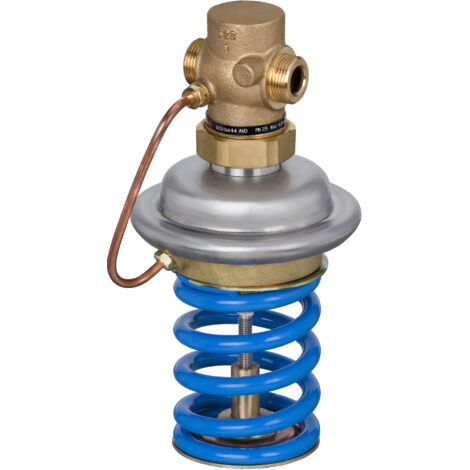

Danfoss Druckminderer AVD 25 G 1 1/4" A, 3-12 bar, Kvs 8,0, PN 25

Danfoss Druckminderer AVD 25 G 1 1/4" A, 3-12 bar, Kvs 8,0, PN 25

Der Danfoss Druckminderer AVD 25 G 1 1/4" A ist ein druckminderndes Ventil für den Einsatz in Fernwärmeanlagen, das ohne Fremdenergie arbeitet. Mit einem einstellbaren Druckbereich von 3 bis 12 bar, einem kvs-Wert von 8,0 m³/h und einer Nenndruckstufe PN 25 eignet sich das Gerät vor allem für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 % bei Temperaturen von 2 bis 150 °C. Der Druckminderer ist drucklos offen und schließt bei steigendem Druck, wodurch er eine zuverlässige Druckregelung sicherstellt.

Wie funktioniert der Danfoss Druckminderer AVD 25?

Der Druckminderer besteht aus einem Regelventil, einem Antrieb mit Stellmembran und einer Sollwertfeder. Das Ventil ist druckentlastet und schließt bei steigendem Druck, um den Ausgangsdruck konstant zu halten. Der Kegel ist mit einer Weichdichtung aus EPDM ausgestattet, die eine sichere Abdichtung ermöglicht. Die Regelmembran aus EPDM sorgt für eine präzise Steuerung des Ventils ohne Fremdenergie.

Für welche Medien ist der Druckminderer geeignet?

Der AVD 25 ist für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische bis zu 30 % geeignet. Die zulässige Betriebstemperatur liegt zwischen 2 und 150 °C. Das Ventil ist nicht für den Einsatz mit Dampf oder Gasen vorgesehen. Die Werkstoffe sind auf die Anforderungen von Wasseranwendungen abgestimmt, mit einem Ventilgehäuse aus Rotguss (CuZn40Pb2), einem Ventilkegel aus Messing (CuZn40Pb2) und einem Ventilsitz aus Edelstahl (W.-Nr. 1.4571).

Welche Anschlüsse und Nennweiten sind verfügbar?

Der Druckminderer verfügt über einen Anschluss mit Außengewinde nach DIN ISO 228/1 in der Größe G 1 1/4 A (Nennweite DN 25). Die Bauhöhe beträgt 180. Die Nenndruckstufe ist PN 25, was den Einsatz in Anlagen mit einem maximalen Betriebsdruck von 25 bar ermöglicht.

Welche Werkstoffe werden verwendet?

Das Ventilgehäuse besteht aus Rotguss (Rg 5), der Ventilkegel aus Messing CuZn40Pb2, der Ventilsitz aus Edelstahl W.-Nr. 1.4571 und die Kegeldichtung aus EPDM. Der Stellantrieb ist aus Edelstahl W.-Nr. 1.4301 und entzinkungsbeständigem Messing CuZn36Pb2As gefertigt. Die Regelmembran besteht ebenfalls aus EPDM, was eine hohe Beständigkeit gegenüber den eingesetzten Medien sicherstellt.

Technische Daten

• Nennweite: DN 25
• Anschluss: G 1 1/4 A Außengewinde (DIN ISO 228/1)
• kvs-Wert: 8,0 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 20 bar
• Einstellbereich Sollwert: 3 bis 12 bar
• Temperaturbereich: 2 bis 150 °C
• Bauhöhe: 180
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (Rg 5)
• Werkstoff Ventilkegel: Messing CuZn40Pb2
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Kegeldichtung: EPDM

Der Danfoss Druckminderer AVD 25 bietet eine zuverlässige Druckregelung für Heiz- und Kühlwasseranwendungen mit einem einstellbaren Druckbereich von 3 bis 12 bar und einem kvs-Wert von 8,0 m³/h. Die hochwertigen Werkstoffe und die robuste Bauweise sichern eine lange Lebensdauer und eine sichere Funktion in Fernwärmeanlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6652
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 180
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
