Danfoss Druckminderer AVD 32 Flansch, 1-5 bar, Kvs 12,5, PN 25

Danfoss Druckminderer AVD 32 Flansch, 1-5 bar, Kvs 12,5, PN 25

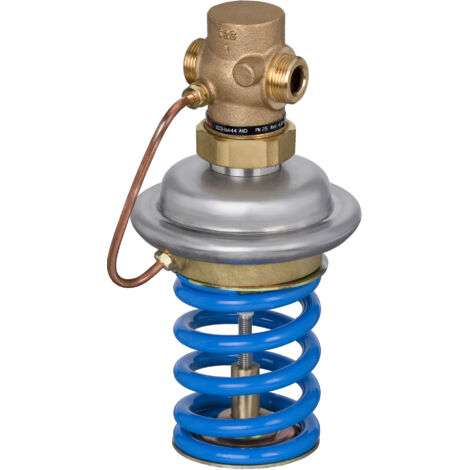

Der Danfoss Druckminderer AVD 32 mit Flanschanschluss ist ein selbsttätiger Regler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er arbeitet ohne Fremdenergie, ist drucklos offen und schließt bei steigendem Druck. Mit einem einstellbaren Sollwertbereich von 1 bis 5 bar, einem Kvs-Wert von 12,5 m³/h und einer Druckstufe von PN 25 ist dieses Modell für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische bis 30 % bei Temperaturen von 2 bis 150 °C geeignet.

Wie funktioniert der Danfoss Druckminderer AVD 32?

Der Druckminderer AVD 32 reguliert den Druck durch ein Zusammenspiel aus einem Regelventil, einem Antrieb mit Stellmembrane und einer Sollwertfeder. Das Ventil ist druckentlastet und verfügt über einen Kegel mit Weichdichtung, was eine präzise und zuverlässige Funktion bei steigendem Druck sicherstellt. Die Regelmembran steuert die Ventilöffnung entsprechend dem eingestellten Sollwert, um den Ausgangsdruck konstant zu halten.

Für welche Medien und Anwendungen ist der Druckminderer geeignet?

Der AVD 32 ist primär für Kreislaufwasser, Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische bis zu 30 % ausgelegt. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 und 150 °C. Der Druckminderer ist nicht für den Einsatz mit Dampf oder Gasen vorgesehen, sondern findet seine Anwendung überwiegend in Fernwärmeanlagen.

Welche Werkstoffe werden im Danfoss Druckminderer AVD 32 verwendet?

Das Ventilgehäuse besteht aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4571 gefertigt. Die Kegeldichtung sowie die Regelmembran bestehen aus EPDM. Für den Stellantrieb kommen Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As zum Einsatz. Diese Materialauswahl trägt zur Langlebigkeit und Funktionssicherheit des Geräts bei.

Welche Anschlussarten und Abmessungen zeichnen den Druckminderer aus?

Dieses Modell des Danfoss Druckminderers AVD 32 verfügt über einen Flanschanschluss nach DIN 2501 Form C mit einer Nennweite von DN 32. Die Bauhöhe des Geräts beträgt 230 mm.

Technische Daten

• Nennweite DN: 32
• Anschluss: Flansch nach DIN 2501 Form C
• Kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck: 16 bar
• Einstellbereich Sollwert: 1 - 5 bar
• Temperaturbereich: 2 - 150 °C
• Bauhöhe: 230
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404

Der Danfoss Druckminderer AVD 32 Flansch ist eine robuste und präzise Lösung für die Druckregelung in Fernwärmeanlagen. Mit seinem einstellbaren Sollwertbereich von 1 bis 5 bar, einem Kvs-Wert von 12,5 m³/h und der Verwendung hochwertiger Werkstoffe wie Sphäroguss und Edelstahl, bietet er eine zuverlässige Funktion für Heiz- und Kühlwasseranwendungen bis 150 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6659
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 230
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
