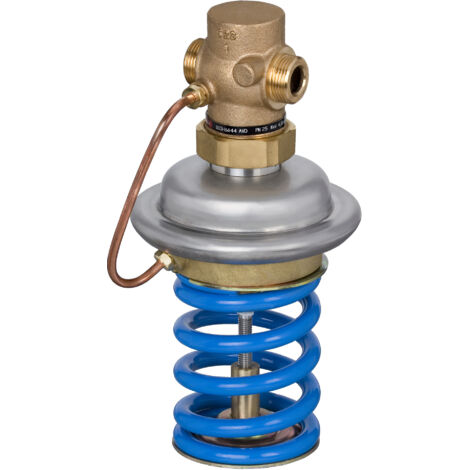

Danfoss Druckminderer AVD 32 Flansch, 3-12 bar, Kvs 12,5, PN 25

Danfoss Druckminderer AVD 32 Flansch, 3-12 bar, Kvs 12,5, PN 25

Der Danfoss Druckminderer AVD 32 mit Flanschanschluss ist ein druckminderndes Ventil, das speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Er arbeitet ohne Fremdenergie, ist drucklos offen und schließt bei steigendem Druck. Mit einem einstellbaren Druckbereich von 3 bis 12 bar und einem Kvs-Wert von 12,5 m³/h eignet sich das Gerät optimal für Kreislaufwasser und Wasser-Glykol-Gemische bis 30 % bei Medientemperaturen von 2 bis 150 °C. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck liegt bei 16 bar.

Wie funktioniert der Danfoss Druckminderer AVD 32?

Der Druckminderer besteht aus einem Regelventil, einem Antrieb mit Stellmembrane und einer Sollwertfeder. Das Ventil ist bei drucklosem Zustand offen und schließt, wenn der Druck ansteigt. Dabei ist das Ventil druckentlastet und der Kegel mit einer Weichdichtung aus EPDM ausgestattet, was eine präzise und zuverlässige Regelung ermöglicht.

Für welche Medien und Einsatzbereiche ist der Druckminderer geeignet?

Der AVD 32 ist für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische mit einem Anteil von bis zu 30 % ausgelegt. Die zulässige Betriebstemperatur des Mediums liegt zwischen 2 °C und 150 °C. Das Gerät ist nicht für den Einsatz mit Dampf oder Gasen vorgesehen. Typische Anwendungen finden sich in Fernwärmeanlagen und ähnlichen Systemen, in denen eine präzise Druckregelung von Wasser erforderlich ist.

Welche Materialien stellen die Langlebigkeit des Druckminderers sicher?

Das Ventilgehäuse des Druckminderers besteht aus robustem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Eine Kegeldichtung aus EPDM sorgt für eine zuverlässige Abdichtung. Der Stellantrieb verwendet Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As, während die Regelmembran ebenfalls aus EPDM besteht. Diese Materialauswahl trägt zur Beständigkeit und langen Lebensdauer des Geräts bei.

Technische Daten

• Nennweite DN: 32
• Anschluss: Flansch
• Kvs-Wert: 12,5 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck dp: 16 bar
• Temperaturbereich: 2 - 150 °C
• Sollwertbereich: 3 - 12 bar
• Bauhöhe: 232 mm
• Werkstoffgüte Gehäuse: Gusseisen EN-GJS-400-18 (GGG 40.3)

Der Danfoss Druckminderer AVD 32 bietet eine zuverlässige und präzise Druckregelung für anspruchsvolle Anwendungen, insbesondere in Fernwärmeanlagen. Seine robuste Konstruktion aus hochwertigen Materialien wie Sphäroguss und Edelstahl, kombiniert mit einem Nenndruck von PN 25 und einem Sollwertbereich von 3 bis 12 bar, stellt eine effiziente Funktion sicher. Mit einem Kvs-Wert von 12,5 m³/h ist dieses Modell eine leistungsstarke Lösung für Heiz- und Kühlwassersysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6662
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 232
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
