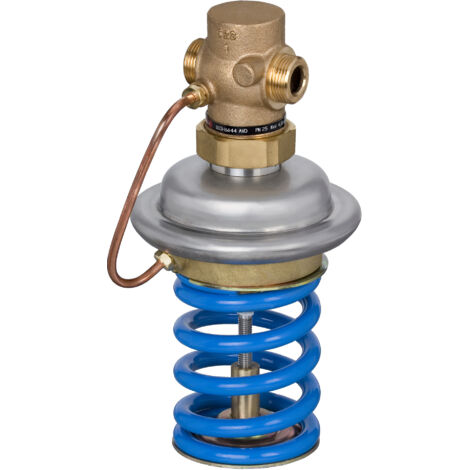

Danfoss Druckminderer AVD 50 Flansch, 3-12 bar, Kvs 25, PN 25

Danfoss Druckminderer AVD 50 Flansch, 3-12 bar, Kvs 25, PN 25

Der Danfoss Druckminderer AVD 50 mit Flanschanschluss ist ein drucklos offener Regler, der bei steigendem Druck schließt. Er ist speziell für den Einsatz in Fernwärmeanlagen konzipiert und eignet sich für Heiz- und Kühlwasser sowie Wasser-Glykol-Gemische mit bis zu 30 % Glykolanteil. Mit einem einstellbaren Sollwertbereich von 3 bis 12 bar, einem Kvs-Wert von 25 m³/h und einem Nenndruck von PN 25 bietet er eine präzise Druckregelung bei Medientemperaturen von 2 bis 150 °C.

Wie arbeitet der Danfoss Druckminderer AVD 50?

Der Druckminderer arbeitet ohne Fremdenergie und besteht aus einem Regelventil, einem Antrieb mit Stellmembran sowie einer Sollwertfeder. Das Ventil ist druckentlastet und schließt bei steigendem Druck, wodurch der Druck im System konstant gehalten wird. Ein Kegel mit Weichdichtung sorgt für eine zuverlässige Abdichtung.

Welche Werkstoffe kommen zum Einsatz?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, der Ventilsitz aus Edelstahl W.-Nr. 1.4571. Die Kegeldichtung besteht aus EPDM. Für den Stellantrieb werden Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As verwendet. Die Regelmembran ist ebenfalls aus EPDM gefertigt, was eine hohe Korrosionsbeständigkeit sicherstellt.

Für welche Medien und Temperaturbereiche ist der AVD 50 geeignet?

Der Druckminderer AVD 50 ist für Flüssigkeiten wie Kreislaufwasser und Wasser-Glykol-Gemische mit einem Anteil von bis zu 30 % Glykol ausgelegt. Der zulässige Betriebstemperaturbereich liegt zwischen 2 °C und 150 °C. Eine Verwendung mit Dampf oder Gasen ist nicht vorgesehen.

Welche Anschlussarten und Abmessungen sind relevant?

Der Druckminderer ist mit einem Flanschanschluss nach DIN 2501 Form C ausgestattet und besitzt eine Nennweite von DN 50. Die Bauhöhe beträgt 230. Der Nenndruck ist PN 25, und der maximale Differenzdruck liegt bei 16 bar. Der Kvs-Wert von 25 m³/h gibt den Durchfluss bei vollem Öffnungsgrad an.

Welche Einstellbereiche sind möglich?

Der Druckminderer AVD 50 bietet einen einstellbaren Sollwertbereich von 3 bis 12 bar, der eine flexible Anpassung an unterschiedliche Systemanforderungen ermöglicht.

Technische Daten

• Nennweite: DN 50
• Anschluss: Flansch nach DIN 2501 Form C
• Kvs-Wert: 25 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: 2 bis 150 °C
• Einstellbereich Sollwert: 3 bis 12 bar
• Bauhöhe: 230
• Werkstoff Ventilgehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404

Der Danfoss Druckminderer AVD 50 mit Flanschanschluss ist eine robuste und zuverlässige Lösung zur präzisen Druckregelung in Fernwärmeanlagen. Mit einem einstellbaren Druckbereich von 3 bis 12 bar, einem Kvs-Wert von 25 m³/h und hochwertigen Werkstoffen wie Sphäroguss und Edelstahl bietet er eine langlebige und effiziente Steuerung für Heiz- und Kühlwasser bis 150 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6664
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVD
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 230
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: nein
