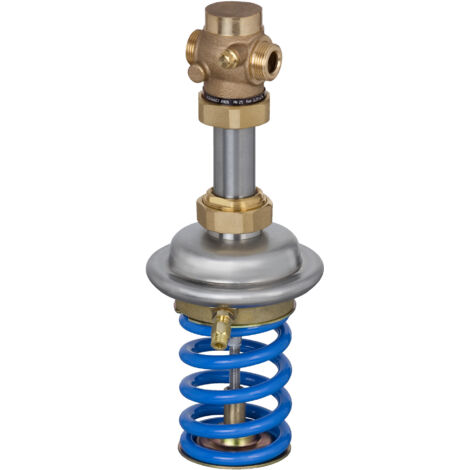

Danfoss Druckminderer AVDS 15 G 3/4" A, 3-12 bar, Kvs 3,2, PN 25

Danfoss Druckminderer AVDS 15 G 3/4" A, 3-12 bar, Kvs 3,2, PN 25

Der Danfoss Druckminderer AVDS 15 ist ein selbsttätiger Druckregler, der speziell für den Einsatz in Fernwärmeanlagen konzipiert wurde. Dieses Modell mit einem Anschluss von G 3/4" A und einem Kvs-Wert von 3,2 ist für einen Sollwertbereich von 3 bis 12 bar ausgelegt und hält einem Nenndruck von PN 25 stand. Er ist für Heißwasser und Dampf geeignet und schließt bei steigendem Druck.

Wie funktioniert der Danfoss Druckminderer AVDS 15?

Der Danfoss Druckminderer AVDS 15 arbeitet ohne externe Energiezufuhr und ist drucklos offen. Er ist so konstruiert, dass er bei steigendem Druck schließt. Das Ventil ist druckentlastet und verfügt über einen metallisch dichtenden Kegel, was eine zuverlässige Funktion sicherstellt. Der Regler setzt sich aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder zusammen.

Für welche Medien ist der AVDS 15 geeignet?

Dieser Druckminderer ist für den Einsatz mit Heißwasser und Dampf ausgelegt. Der Temperaturbereich erstreckt sich von 5 °C bis 200 °C. Bei der Verwendung mit Dampf ist die Installation eines Vorlagegefäßes erforderlich, um einen optimalen Betrieb sicherzustellen.

Welche Materialien stellen die Langlebigkeit sicher?

Das Ventilgehäuse des Danfoss Druckminderers AVDS 15 besteht aus Rotguss CuZn40Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 gefertigt, während der Ventilkegel aus Edelstahl W.-Nr. 1.4122 besteht. Der Stellantrieb verwendet Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembrane ist aus EPDM gefertigt. Diese Materialauswahl trägt zur Robustheit und langen Lebensdauer des Druckminderers bei.

Wie wird der AVDS 15 angeschlossen?

Der Danfoss Druckminderer AVDS 15 verfügt über einen Außengewindeanschluss gemäß DIN ISO 228/1 in der Nennweite DN 15, passend für G 3/4 A. Die Bauhöhe des Geräts beträgt 163.

Technische Daten

• Nennweite DN: 15
• Anschluss: G 3/4 A
• Kvs-Wert: 3,2 m3/h
• Nenndruck PN: 25
• Maximaler Differenzdruck dp max.: 10 bar
• Temperaturbereich: 5 - 200 °C
• Sollwertbereich: 3 - 12 bar
• Bauhöhe: 163

Der Danfoss Druckminderer AVDS 15 ist eine robuste Lösung für die präzise Druckregelung in Fernwärmeanlagen. Mit seinem Nenndruck von PN 25, einem Kvs-Wert von 3,2 m3/h und einem Sollwertbereich von 3 bis 12 bar bietet er eine zuverlässige Leistung für Heißwasser- und Dampfanwendungen. Die hochwertige Materialauswahl aus Rotguss und Edelstahl sichert eine lange Betriebsdauer.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6672
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVDS
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 163
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: nein
• Geeignet für Gase: ja
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: ja
