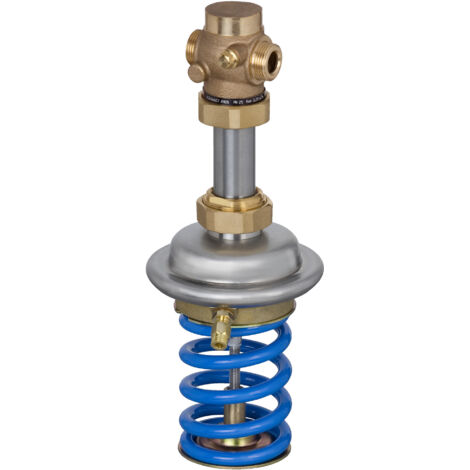

Danfoss Druckminderer AVDS 20 G 1" A, 1-5 bar, Kvs 4,5, PN 25

Danfoss Druckminderer AVDS 20 G 1" A, 1-5 bar, Kvs 4,5, PN 25

Der Danfoss Druckminderer AVDS 20 ist eine zuverlässige Lösung zur Druckreduzierung in Fernwärmeanlagen. Dieses Modell arbeitet ohne externe Energiezufuhr und ist speziell für den Einsatz mit Dampf, Heißwasser und Wasser-Glykol-Gemischen konzipiert. Mit einem Außengewinde G 1" A, einem einstellbaren Sollwertbereich von 1 bis 5 bar und einem Kvs-Wert von 4,5 m³/h ist der Druckminderer für einen Nenndruck von PN 25 ausgelegt. Er ist drucklos offen und schließt bei steigendem Druck.

Für welche Medien ist der Danfoss Druckminderer AVDS 20 geeignet?

Der Danfoss Druckminderer AVDS 20 ist vielseitig einsetzbar für Medien wie Dampf, Heißwasser und Wasser-Glykol-Gemische mit einem Glykolanteil von bis zu 30 %. Der Temperaturbereich für diese Medien liegt zwischen 5 ( C) und 200 ( C). Bei der Verwendung mit Dampf ist zu beachten, dass immer ein Vorlagegefäß eingebaut werden muss, um einen sicheren und effizienten Betrieb sicherzustellen.

Welche technischen Eigenschaften zeichnen den AVDS 20 aus?

Der Druckminderer AVDS 20 ist ein druckentlastetes Ventil, das bei steigendem Druck schließt und über einen metallisch dichtenden Kegel verfügt. Der Regler besteht aus einem Regelventil, einem Antrieb mit einer Stellmembrane und einer Sollwertfeder. Die Nennweite beträgt DN 20 und der Anschluss erfolgt über ein Außengewinde gemäß DIN ISO 228/1 in der Größe G 1 A. Der Nenndruck ist PN 25 und der maximale Differenzdruck beträgt 10 bar. Der Kvs-Wert liegt bei 4,5 m³/h und der Sollwert ist im Bereich von 1 bis 5 bar einstellbar.

Aus welchen Materialien besteht der Druckminderer?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss Druckminderers AVDS 20 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Edelstahl W.-Nr. 1.4122 gefertigt. Der Stellantrieb verwendet Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As. Die Regelmembran besteht aus EPDM.

Technische Daten

• Nennweite DN: 20
• Anschluss: G 1 A
• Kvs-Wert: 4,5 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck: 10 bar
• Temperaturbereich: 5 - 200 ( C)
• Sollwertbereich: 1 - 5 bar
• Bauhöhe: 163

Der Danfoss Druckminderer AVDS 20 bietet eine zuverlässige und wartungsarme Lösung für die Druckregelung in anspruchsvollen Fernwärmeanwendungen. Seine robuste Bauweise aus Rotguss und Edelstahl, die Eignung für Dampf und Heißwasser bis 200 ( C) sowie der präzise einstellbare Sollwertbereich von 1 bis 5 bar stellen einen stabilen Betrieb sicher. Die einfache Installation ohne Spezialwerkzeug unterstreicht die Anwenderfreundlichkeit dieses PN 25 Druckminderers mit einem Kvs-Wert von 4,5 m³/h.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6668
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVDS
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 163
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: nein
• Geeignet für Gase: ja
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: ja
