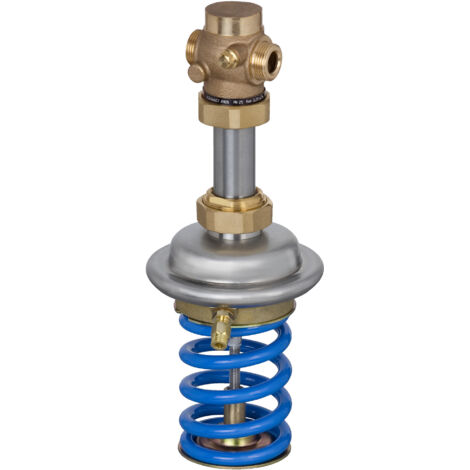

Danfoss Druckminderer AVDS 20 G 1" A, 3-12 bar, Kvs 4,5, PN 25

Danfoss Druckminderer AVDS 20 G 1" A, 3-12 bar, Kvs 4,5, PN 25

Der Danfoss Druckminderer AVDS 20 G 1" A ist ein selbsttätiger Regler für die präzise Druckregelung in Fernwärmeanlagen. Er ist für den Einsatz mit Heißwasser, Dampf und Wasser-Glykol-Gemischen bis 30 % konzipiert. Mit einem einstellbaren Druckbereich von 3 bis 12 bar, einem kvs-Wert von 4,5 m³/h und einem Nenndruck von PN 25 bietet dieses Modell eine zuverlässige Lösung für anspruchsvolle Anwendungen bei Temperaturen von 5 bis 200 °C.

Wie funktioniert der Danfoss Druckminderer AVDS 20?

Der AVDS 20 arbeitet ohne externe Energiezufuhr und ist drucklos offen, schließt jedoch bei steigendem Druck. Das Regelventil ist druckentlastet und der Ventilkegel dichtet metallisch ab. Die Druckregelung erfolgt über einen Antrieb mit einer Stellmembrane und einer Sollwertfeder, die den Systemdruck konstant hält. Dieses Funktionsprinzip ermöglicht eine stabile und sichere Druckminderung.

Für welche Medien und Temperaturbereiche ist der AVDS 20 geeignet?

Der Druckminderer ist für die Verwendung mit Dampf, Heißwasser sowie Wasser-Glykol-Gemischen bis 30 % ausgelegt. Die zulässigen Betriebstemperaturen liegen zwischen 5 °C und 200 °C. Beim Einsatz mit Dampf ist die Installation eines Vorlagegefäßes erforderlich, um einen sicheren Betrieb zu ermöglichen.

Welche Materialien zeichnen den AVDS 20 aus?

Das Ventilgehäuse besteht aus Rotguss CuZn40Pb2 (RG5). Der Ventilsitz ist aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Edelstahl W.-Nr. 1.4122 gefertigt. Für den Stellantrieb werden Edelstahl W.Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As verwendet. Eine EPDM-Regelmembran ergänzt die hochwertige Materialauswahl, die eine hohe Beständigkeit gegenüber den eingesetzten Medien und Temperaturen sicherstellt.

Welche technischen Spezifikationen sind relevant?

Der Druckminderer verfügt über eine Nennweite von DN 20 und einen Außengewindeanschluss G 1 A nach DIN ISO 228/1. Der Nenndruck beträgt PN 25, und der maximale Differenzdruck (dp max.) liegt bei 10 bar. Der Kvs-Wert von 4,5 m³/h ermöglicht eine effiziente Durchflussregelung. Der Sollwertbereich ist flexibel von 3 bis 12 bar einstellbar, was eine Anpassung an verschiedene Systemanforderungen ermöglicht.

Technische Daten

• Nennweite DN: 20
• Anschluss: G 1 A Außengewinde
• Einstellbereich Druck: 3 - 12 bar
• kvs-Wert: 4,5 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck dp max.: 10 bar
• Temperaturbereich: 5 - 200 °C
• Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4122
• Regelmembran: EPDM

Der Danfoss Druckminderer AVDS 20 bietet eine robuste und präzise Lösung für die Druckregelung in Fernwärmeanlagen. Seine Konstruktion aus hochwertigen Materialien wie Rotguss und Edelstahl, kombiniert mit einem breiten Temperaturbereich von 5 bis 200 °C und einem einstellbaren Sollwertbereich von 3 bis 12 bar, macht ihn zu einer verlässlichen Komponente für Heißwasser-, Dampf- und Wasser-Glykol-Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6673
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVDS
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: nein
• Geeignet für Gase: ja
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: ja
