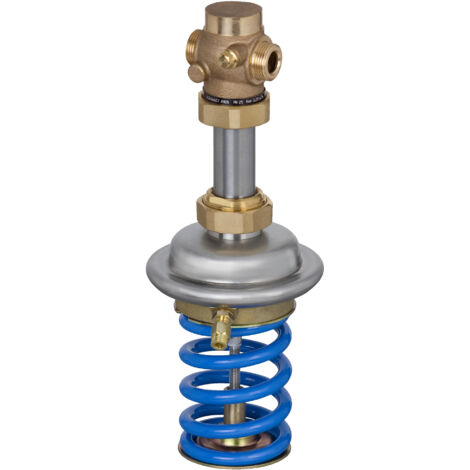

Danfoss Druckminderer AVDS 25 G 1 1/4" A, 1-5 bar, Kvs 6,3, PN 25

Danfoss Druckminderer AVDS 25 G 1 1/4" A, 1-5 bar, Kvs 6,3, PN 25

Der Danfoss Druckminderer AVDS 25 G 1 1/4" A ist ein drucklos offener Regler, der bei steigendem Druck schließt und primär in Fernwärmeanlagen zum Einsatz kommt. Dieses Modell ist für die präzise Druckregelung von Dampf, Heißwasser und Wasser-Glykol-Gemischen bis 30 % geeignet. Er ist für einen Nenndruck von PN 25 ausgelegt, bietet einen einstellbaren Sollwertbereich von 1 bis 5 bar und einen kvs-Wert von 6,3 m³/h. Der Temperaturbereich erstreckt sich von 5 bis 200 °C.

Wie funktioniert der Danfoss Druckminderer AVDS 25?

Der Danfoss Druckminderer AVDS 25 arbeitet ohne externe Energiezufuhr. Er besteht aus einem Regelventil, einem Antrieb mit Stellmembran und einer Sollwertfeder. Das Ventil ist druckentlastet und schließt bei steigendem Druck, wobei der metallisch dichtende Kegel eine präzise Druckregelung ermöglicht. Bei der Verwendung mit Dampf ist die Installation eines Vorlagegefäßes erforderlich.

Für welche Medien und Temperaturbereiche ist der AVDS 25 geeignet?

Dieses Modell ist für die Regelung von Dampf, Heißwasser sowie Kreislaufwasser und Wasser-Glykol-Gemischen bis 30 % konzipiert. Der zulässige Temperaturbereich liegt dabei zwischen 5 °C und 200 °C. Die Auswahl hochwertiger Werkstoffe und die EPDM-Regelmembran tragen zur Beständigkeit gegenüber den Medien bei.

Aus welchen Materialien besteht der Druckminderer?

Das Ventilgehäuse ist aus Rotguss CuZn40Pb2 (RG5) gefertigt. Der Ventilsitz besteht aus Edelstahl W.-Nr. 1.4571 und der Ventilkegel aus Edelstahl W.-Nr. 1.4122. Für den Stellantrieb kommen Edelstahl W.-Nr. 1.4301 und entzinkungsbeständiges Messing CuZn36Pb2As zum Einsatz. Die Regelmembran ist aus EPDM.

Welche Anschlussmöglichkeiten bietet der AVDS 25?

Der Danfoss Druckminderer AVDS 25 ist mit einer Nennweite von DN 25 und einem Außengewinde G 1 1/4 A gemäß DIN ISO 228/1 ausgestattet. Die Anschlussmöglichkeiten umfassen Außengewinde, Anschweißenden, Anschraubenden und Flanschendstücke, was eine vielseitige Integration in bestehende Systeme ermöglicht.

Technische Daten

• Nennweite DN: 25
• Anschluss: G 1 1/4 A Außengewinde
• Kvs-Wert: 6,3 m³/h
• Nenndruck PN: 25
• Maximaler Differenzdruck: 10 bar
• Temperaturbereich: 5 - 200 °C
• Sollwertbereich: 1 - 5 bar
• Bauhöhe: 160
• Werkstoff Gehäuse: Rotguss CuZn40Pb2 (RG5)
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4571

Der Danfoss Druckminderer AVDS 25 stellt eine robuste Lösung für die präzise Druckregelung in Fernwärmeanlagen dar. Mit einem einstellbaren Sollwertbereich von 1 bis 5 bar, einem Kvs-Wert von 6,3 m³/h und einer Nenndruckstufe von PN 25 ist er für anspruchsvolle Anwendungen mit Dampf und Heißwasser bis 200 °C geeignet. Die hochwertige Materialauswahl und die druckentlastete Ventiltechnik sorgen für eine langlebige und effiziente Funktion.

Produktspezifikation

• Hersteller-Artikelnummer: 003H6669
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AVDS
• Hersteller-Serie: Druck-, Durchflussregler
• Bauhöhe: 160
• Werkstoffgüte: Bronze (Rg 5)
• Geeignet für Flüssigkeiten: nein
• Geeignet für Gase: ja
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Geeignet für Dampf: ja
