Allgemeine Beschreibung

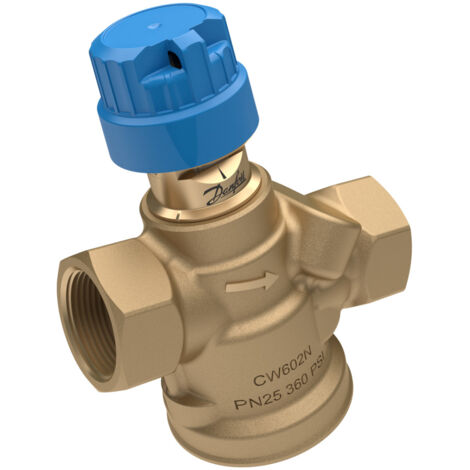

Das Danfoss AB-QM 4.0 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das hohe Genauigkeit und Langlebigkeit mit marktführender Benutzerfreundlichkeit kombiniert. Es ist darauf ausgelegt, ein effizientes HLK-System bereitzustellen und gleichzeitig eine termingerechte Projektabwicklung innerhalb des Budgets zu gewährleisten. Das Ventil bietet eine automatische hydraulische Abgleichfunktion und sorgt durch einen integrierten Differenzdruckregler für konstanten Differenzdruck, was die Ventilautorität und eine automatische Volumenstrombegrenzung sicherstellt.Technische daten
- Nennweite: DN 15
- Durchfluss: 60 - 600 l/h
- Medientemperatur: -10 bis 95 °C
- Nenndruck: PN 25
- Bauhöhe: 74 mm
- Hublänge: 4 mm
- Anschluss: Rp 1/2
Kompatibilität und Zubehör
- Erhältlich mit Innen- und Außengewinde
- Vorbereitet zur Aufnahme eines Stellantriebs
- Gleichprozentige Regelkennlinie über motorischen Danfoss Stellantrieb (AME, NovoCon(R)) umstellbar
Installation
- Vorgesehen zum Einbau im Vor- oder Rücklauf
- Integrierte Absperrung schließend bis 16 bar
Anwendung
- Geeignet für Flüssigkeiten
- Kann auch in Industriekälteanlagen eingesetzt werden
- Einsetzbar als Durchflussregler für hydraulischen Abgleich ohne Stellantrieb
Weitere Informationen
- Verschmutzungsresistente Ventilkonstruktion durch Polymer-Kegel
- Maximaler Durchfluss am Ventil gekennzeichnet
- Einfache Fehlersuche durch sichtbare Einstellungsanzeige
- Stellverhältnis: 1:1000
