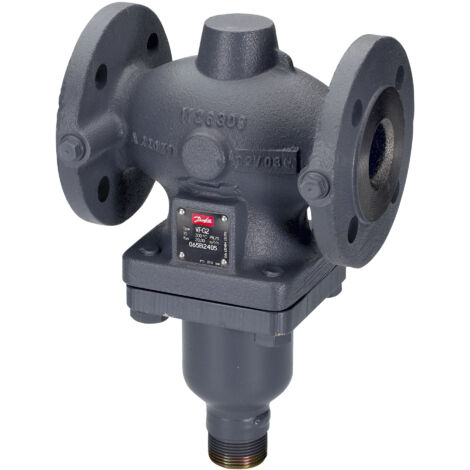

Danfoss Durchgangsventil VFG2 DN 20 Kvs 6,30, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFG2 DN 20 Kvs 6,30, PN 16, GG-25, mit Flansch

Der Danfoss Durchgangsventil VFG2 ist ein robustes Schließventil, das für vielfältige Anwendungen in Heizungs- und Kühlsystemen sowie mit Thermoölen konzipiert wurde. Mit einer Nennweite von DN 20, einem Kvs-Wert von 6,3 m³/h und einer Druckstufe von PN 16 ist dieses Ventil aus Grauguss GG-25 gefertigt und verfügt über einen Flanschanschluss. Es ist druckentlastet und besitzt einen metallisch dichtenden Kegel, was es zu einer zuverlässigen Komponente für die präzise Regelung von Medienströmen macht.

Wie ist die Bauweise des Danfoss Durchgangsventils VFG2?

Das Danfoss Durchgangsventil VFG2 ist als Schließventil konzipiert und zeichnet sich durch seine druckentlastete Bauweise aus. Der Ventilkegel ist metallisch dichtend ausgeführt, was eine hohe Dichtigkeit sicherstellt. Das Ventilgehäuse besteht aus hochwertigem Grauguss EN-GJL 250 (GG-25). Für den Ventilkegel und den Ventilsitz kommt Edelstahl zum Einsatz (W.-Nr. 1.4404 bzw. W.-Nr. 1.4021). Die Druckentlastung erfolgt über einen Edelstahlbalg (W.-Nr. 1.4571), was zur Langlebigkeit und Funktionssicherheit des Ventils beiträgt.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil VFG2 ist vielseitig einsetzbar und eignet sich für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent sowie für Thermoöle. Die Temperaturbereiche variieren je nach Medium: Für Gase liegt der Bereich zwischen 2 °C und 80 °C, für Heiz- und Kühlwasser zwischen 2 °C und 200 °C und für Thermoöle zwischen 2 °C und 300 °C. Diese breite Spanne ermöglicht den Einsatz in unterschiedlichen technischen Anlagen.

Welche Anschlussmöglichkeiten bietet das Danfoss VFG2?

Das Danfoss Durchgangsventil VFG2 ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet. Beide Anschlüsse verfügen über eine Nennweite von DN 20 und sind für eine Druckstufe von PN 16 ausgelegt. Diese standardisierten Anschlüsse ermöglichen eine einfache und sichere Integration in bestehende Rohrleitungssysteme.

Technische Daten

• Nennweite DN: 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck PN: 16
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Hublänge: 6
• Leckverlust des Kvs-Wertes: 0,03
• Temperaturbereich Gase: 2 - 80 °C
• Temperaturbereich Heiz-/Kühlwasser: 2 - 200 °C
• Temperaturbereich Thermoöle: 2 - 300 °C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)

Das Danfoss Durchgangsventil VFG2 mit DN 20 und einem Kvs-Wert von 6,3 m³/h ist eine zuverlässige Komponente für die präzise Regelung von Flüssigkeits- und Gasströmen. Seine robuste Bauweise aus Grauguss GG-25, die metallisch dichtende Ausführung und die Eignung für breite Temperaturbereiche bis 300 °C bei Thermoölen machen es zu einer langlebigen Lösung für anspruchsvolle Anwendungen in der Heizungs-, Kühl- und Prozesswassertechnik. Die Flanschanschlüsse nach DIN 2501-C sicherstellen eine einfache und sichere Installation.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2389
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFG 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Druckstufe Flansch: PN 16
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Nenndurchmesser Anschluss 1: DN 20
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
