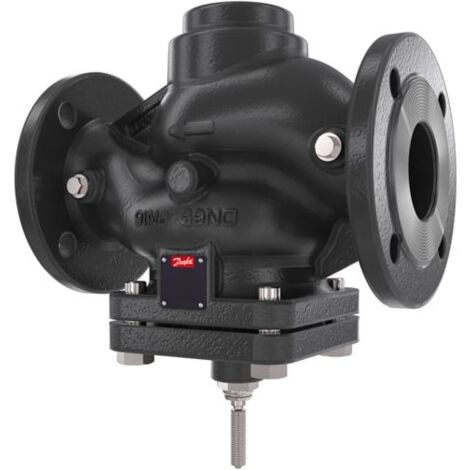

Danfoss Durchgangsventil VFG221 DN 150 Kvs 380, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 150 Kvs 380, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 DN 150 ist ein druckentlastetes Schließventil mit weichdichtendem Kegel aus EPDM, das sich ideal als Regler ohne Hilfsenergie eignet. Es ist für Heiz- und Kühlwasseranwendungen mit bis zu 30% Glykolanteil konzipiert und bietet eine Nennweite von DN 150, einen Kvs-Wert von 380 m³/h sowie eine Druckstufe von PN 16. Die kompakte Bauform und der Flanschanschluss nach DIN EN 1092-1 ermöglichen eine flexible Installation in verschiedenen Systemen.

Welche Funktionen bietet das Danfoss Durchgangsventil VFG221?

Das Danfoss Durchgangsventil VFG221 dient als Regler ohne Hilfsenergie und als druckentlastetes Schließventil. Die Einbaulage ist beliebig wählbar, was eine flexible Installation ermöglicht. Eine formschlüssige Verbindung stellt die direkte Umsetzung von Stellimpulsen sicher. Der Kvs-Wert ist mit 380 m³/h hoch und kann durch eine austauschbare Innengarnitur variiert werden. Die Ventilkennlinie ist als SPLIT ausgeführt, das heißt, sie ist im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch, was eine präzise und stufenlose Regelung ermöglicht.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser geeignet, wobei ein Glykolanteil von bis zu 30% zulässig ist. Der Temperaturbereich für die Medien liegt zwischen 2 °C und 150 °C.

Aus welchen Materialien besteht das Danfoss Durchgangsventil?

Das Ventilgehäuse ist aus hochwertigem Grauguss EN-GJL 250 (GG-25) gefertigt, der für seine Stabilität und Langlebigkeit bekannt ist. Der Ventilkegel und der Ventilsitz bestehen aus Edelstahl (Werkstoffnummer 1.4021), was eine hohe Korrosionsbeständigkeit bietet. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl (Werkstoffnummer 1.4305). Der weichdichtende Kegel ist aus EPDM.

Welche Anschluss- und Druckeigenschaften zeichnen das Ventil aus?

Das Durchgangsventil ist mit Flanschanschlüssen nach DIN EN 1092-1 ausgestattet und hat eine Nennweite von DN 150. Es ist für einen Nenndruck von PN 16 ausgelegt und kann einem maximalen Differenzdruck in geöffneter Stellung von 12 bar standhalten. Diese Eigenschaften machen es geeignet für den Einsatz in Fernwärme- und Heizsystemen mit mittleren bis hohen Druckanforderungen.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 380 m³/h
• Nenndruck: PN 16
• Max. Differenzdruck: 12 bar
• Temperaturbereich: 2 bis 150 °C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Dichtung: EPDM (weichdichtend)
• Anschluss: Flansch nach DIN EN 1092-1
• Ventilkennlinie: SPLIT (geteilt linear/logarithmisch)

Das Danfoss Durchgangsventil VFG221 DN 150 bietet eine zuverlässige und flexible Lösung für die Regelung von Heiz- und Kühlwasser. Die robuste Bauweise aus Grauguss und Edelstahl, kombiniert mit der weichdichtenden EPDM-Dichtung, ermöglicht eine präzise Funktion bei einem Nenndruck von PN 16 und einem Temperaturbereich von 2 bis 150 °C. Mit einem hohen Kvs-Wert von 380 m³/h ist es für anspruchsvolle Anwendungen in Fernwärme- und Heizsystemen ausgelegt.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5525
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 380
• Nenndurchmesser Anschluss 1: DN 150
• Max. Differenzdruck in geöffneter Stellung: 12
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
