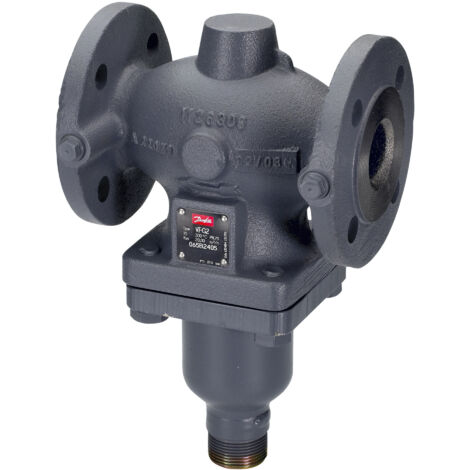

Danfoss Durchgangsventil VFGS2 DN 20 Kvs 6,30, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 20 Kvs 6,30, PN 25, GGG-40,3, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 20 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, das speziell für den Einsatz in Fernwärmesystemen mit Dampf entwickelt wurde. Mit einem Kvs-Wert von 6,30 m³/h und einem Nenndruck von PN 25 bietet dieses Ventil eine präzise Druckregelung. Es ist aus robustem Sphäroguss (GGG-40.3) gefertigt und verfügt über Flanschanschlüsse nach DIN 2501-C.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Ventil ist ein selbsttätiger Druckminderungsregler, der drucklos geschlossen ist und sich bei steigendem Druck öffnet. Es besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einer Feder zur präzisen Druckeinstellung. Diese Konstruktion ermöglicht eine zuverlässige Funktion und schützt das System vor Überdruck.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das VFGS2 ist primär für den Einsatz mit Dampf konzipiert. Es kann auch für Zirkulationswasser und glykolhaltiges Wasser bis zu einem Glykolanteil von 30 % verwendet werden. Die zulässigen Betriebstemperaturen reichen für Dampf von 2 bis 200 °C. Mit einem optionalen Zwischenstück erweitert sich der Temperaturbereich für Dampf auf 2 bis 350 °C. Für Zirkulationswasser und glykolhaltiges Wasser liegt der Temperaturbereich bei 2 bis 150/200 °C.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400-18-LT (GGG-40.3). Der Ventilkegel und der Ventilsitz sind aus korrosionsbeständigem Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Die Anschlüsse sind als Flansch nach DIN 2501-C ausgeführt, passend für Rohrleitungen mit einem Nenndurchmesser von DN 20.

Welche technischen Leistungsdaten sind relevant?

Das Ventil weist einen Kvs-Wert von 6,3 m³/h und einen Nenndruck von PN 25 auf. Der maximale Differenzdruck beträgt 16 bar. Die Nennweite des Ventils ist DN 20.

Technische Daten

• Nennweite DN: 20
• Kvs-Wert: 6,3 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 16 bar
• Temperaturbereich Dampf: 2 bis 200 °C
• Temperaturbereich Dampf (mit Zwischenstück): 2 bis 350 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C

Das Danfoss Durchgangsventil VFGS2 DN 20 ist eine zuverlässige Lösung für die präzise Druckregelung von Dampf in Fernwärmesystemen. Mit seinem Kvs-Wert von 6,3 m³/h und einer Druckstufe von PN 25 bietet es eine hohe Leistungsfähigkeit. Die robuste Bauweise aus Sphäroguss und Edelstahl sowie der Flanschanschluss ermöglichen eine lange Lebensdauer und einfache Integration in anspruchsvolle Anlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2444
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 20
• Druckstufe Flansch: PN 25
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 6,3
• Nenndurchmesser Anschluss 1: DN 20
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
