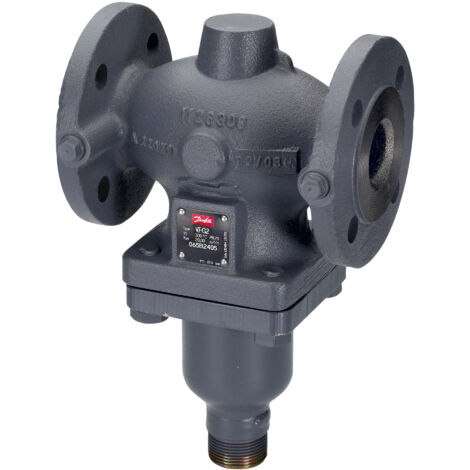

Danfoss Durchgangsventil VFGS2 DN 32 Kvs 16, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 32 Kvs 16, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFGS2 ist ein selbsttätiges Schließventil, das speziell für den Einsatz in Fernwärmesystemen und für Medien wie Dampf konzipiert wurde. Mit einer Nennweite von DN 32, einem Kvs-Wert von 16 und einer Druckstufe von PN 40 bietet dieses Ventil eine robuste Lösung für anspruchsvolle Anwendungen. Es zeichnet sich durch einen metallisch dichtenden Kegel und ein Gehäuse aus Stahlguss GP240GH (GS-C 25) aus.

Welche Funktion erfüllt das Danfoss Durchgangsventil VFGS2?

Das Danfoss Durchgangsventil VFGS2 fungiert als selbsttätiger Druckminderungsregler, der primär in Fernwärmesystemen zum Einsatz kommt. Es ist als Schließventil drucklos geschlossen und öffnet sich bei steigendem Druck, um den Systemdruck zu regulieren. Die Konstruktion umfasst ein Regelventil, einen Stellantrieb mit Stellmembran und eine Feder zur präzisen Druckeinstellung. Dieses Modell ist speziell für Dampfanwendungen mit einem metallisch dichtenden Kegel ausgestattet.

Welche Materialien stellen die Beständigkeit des Ventils sicher?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss Durchgangsventils VFGS2 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Stahlguss GP240GH (GS-C 25), während Ventilkegel und Ventilsitz aus Edelstahl W.-Nr. 1.4021 gefertigt sind. Die Druckentlastung wird durch einen Edelstahlbalg aus W.-Nr. 1.4571 sichergestellt, was die Zuverlässigkeit des Ventils im Dampfbetrieb unterstreicht.

Welche Anschlussmöglichkeiten und Dimensionen bietet das Ventil?

Das Danfoss Durchgangsventil VFGS2 ist für den Anschluss über Flansche nach DIN 2501-C ausgelegt. Mit einer Nennweite von DN 32 und einer Druckstufe von PN 40 ist es für gängige Rohrleitungssysteme in Fernwärmeanwendungen geeignet. Die robuste Flanschverbindung ermöglicht eine sichere und dichte Installation im System.

Technische Daten

• Nennweite DN: 32
• Kvs-Wert: 16 m³/h
• Nenndruck PN: 40
• Max. Differenzdruck: 16 bar
• Temperaturbereich Dampf: 2 - 200 °C
• Temperaturbereich Dampf (mit Zwischenstück): 2 - 350 °C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch
• Hublänge: 9
• Leckverlust des Kvs-Wertes: 0,03

Das Danfoss Durchgangsventil VFGS2 bietet eine zuverlässige und langlebige Lösung für die Druckregelung in Fernwärmesystemen, insbesondere bei der Handhabung von Dampf. Mit seiner robusten Stahlgusskonstruktion, der Nennweite DN 32 und einem Kvs-Wert von 16 ist es für anspruchsvolle Betriebsbedingungen bis PN 40 und Temperaturen bis 350 °C ausgelegt. Die präzise Regelung und die hochwertigen Materialien stellen eine effiziente und sichere Funktion sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2456
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Stahlguss
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 32
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 32
• Druckstufe Flansch: PN 40
• Hublänge: 9
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 16
• Nenndurchmesser Anschluss 1: DN 32
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
