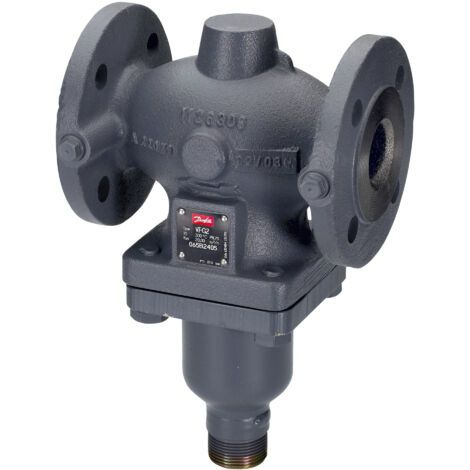

Danfoss Durchgangsventil VFGS2 DN 65 Kvs 50, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 65 Kvs 50, PN 25, GGG-40,3, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 65 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, das speziell für den Einsatz in Fernwärmesystemen mit Dampf entwickelt wurde. Es fungiert als selbsttätiger Druckminderungsregler und ist für Nenndrücke bis PN 25 ausgelegt. Mit einem Nennweiten-Durchmesser von DN 65 und einem Kvs-Wert von 50 m³/h ist es eine robuste Lösung für anspruchsvolle Anwendungen in Heizsystemen. Die Flanschanschlüsse entsprechen DIN 2501-C.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Ventil ist ein selbsttätiger Druckminderungsregler, der drucklos geschlossen ist und sich bei steigendem Druck öffnet. Es reguliert den Systemdruck und ist primär für den Einsatz in Fernwärmesystemen vorgesehen. Der Regler besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einer Feder zur präzisen Druckeinstellung. Die Druckentlastung erfolgt über einen Edelstahlbalg.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das VFGS2 ist für den Einsatz mit Dampf sowie Zirkulationswasser und glykolhaltigem Wasser bis maximal 30 % ausgelegt. Der Temperaturbereich für Dampf liegt zwischen 2 und 200 °C. Bei Verwendung eines Zwischenstücks sind Temperaturen bis 350 °C möglich. Diese Eigenschaften ermöglichen eine vielseitige Anwendung in Fernwärme- und Heizsystemen.

Welche Werkstoffe werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS400-18-LT (GGG-40.3). Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Diese Materialien tragen zu einer hohen Beständigkeit und Langlebigkeit des Ventils bei.

Welche Anschlussarten und Druckstufen sind verfügbar?

Das Durchgangsventil ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet. Es ist für Nenndrücke bis PN 25 ausgelegt und kann einen maximalen Differenzdruck von 16 bar aufnehmen. Die Nennweite beträgt DN 65 mit einem Kvs-Wert von 50 m³/h.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 50 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich Dampf: 2 bis 200 °C
• Temperaturbereich Dampf (mit Zwischenstück): 2 bis 350 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C
• Hublänge: 12 mm

Das Danfoss Durchgangsventil VFGS2 DN 65 bietet eine zuverlässige und präzise Druckregelung in anspruchsvollen Fernwärmesystemen. Mit seiner robusten Bauweise aus Sphäroguss und Edelstahl, einem Kvs-Wert von 50 m³/h und einem Nenndruck von PN 25 ist es für den sicheren Betrieb mit Dampf bei Temperaturen bis zu 350 °C ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2449
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 6
• Rohraußendurchmesser Anschluss 1: 65
• Rohraußendurchmesser Anschluss 2: 65
• Druckstufe Flansch: PN 25
• Hublänge: 12
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 50
• Nenndurchmesser Anschluss 1: DN 6
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
