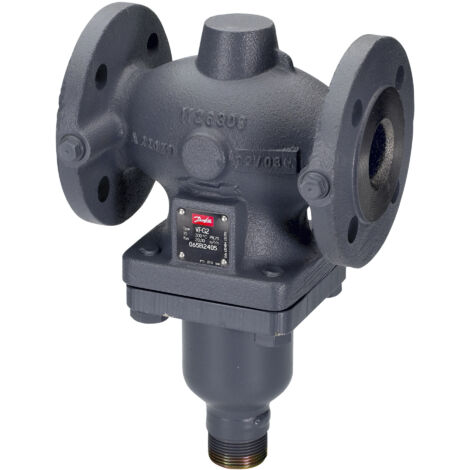

Danfoss Durchgangsventil VFGS2 DN 80 Kvs 80, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 80 Kvs 80, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 80 ist ein selbsttätiger Druckminderungsregler, der speziell für den Einsatz in Fernwärmesystemen mit Dampf konzipiert wurde. Dieses Schließventil mit metallisch dichtendem Kegel ist drucklos geschlossen und öffnet sich bei steigendem Druck. Es verfügt über eine Nennweite von DN 80, einen Kvs-Wert von 80 m³/h und ist für einen Nenndruck von PN 40 ausgelegt. Der Anschluss erfolgt über Flansche nach DIN 2501-C.

Wie ist das Danfoss Durchgangsventil VFGS2 aufgebaut und wie funktioniert es?

Der Regler ist ein selbsttätiger Druckminderungsregler, der in erster Linie für den Einsatz in Fernwärmesystemen vorgesehen ist. Er ist drucklos geschlossen und öffnet sich bei steigendem Druck. Das Ventil besteht aus einem Regelventil, einem Stellantrieb mit einer Stellmembran und einer Feder zur Druckeinstellung. Die Druckentlastung erfolgt über einen Edelstahlbalg (Werkstoffnummer 1.4571), was eine zuverlässige Funktion bei hohen Druckdifferenzen ermöglicht. Der metallisch dichtende Kegel trägt zu einer sicheren Absperrung des Dampfstroms bei.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das VFGS2 ist primär für den Einsatz mit Dampf konzipiert. Es kann auch mit Zirkulationswasser und glykolhaltigem Wasser bis maximal 30 % verwendet werden. Die zulässigen Betriebstemperaturen für Dampf liegen zwischen 2 und 200 °C. Mit einem optionalen Zwischenstück kann der Temperaturbereich auf bis zu 350 °C erweitert werden. Diese Eigenschaften machen das Ventil ideal für anspruchsvolle Fernwärmeanwendungen.

Aus welchen Materialien besteht das Danfoss Durchgangsventil VFGS2?

Das Ventilgehäuse ist aus robustem Stahlguss GP240GH (GS-C 25) gefertigt. Ventilkegel und Ventilsitz bestehen aus hochwertigem Edelstahl (Werkstoffnummer 1.4021), was eine hohe Korrosionsbeständigkeit und Langlebigkeit bietet. Die Druckentlastung wird durch einen Edelstahlbalg (Werkstoffnummer 1.4571) realisiert, der die Funktion auch bei hohen Druckbelastungen unterstützt.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 80 m³/h
• Nenndruck: PN 40
• Max. Differenzdruck: 16 bar
• Temperaturbereich Dampf: 2 bis 200 °C (mit Zwischenstück bis 350 °C)
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Hublänge: 18

Das Danfoss Durchgangsventil VFGS2 DN 80 bietet eine präzise und zuverlässige Druckregelung in Dampfsystemen von Fernwärmeanlagen. Mit seinem robusten Stahlgussgehäuse, dem metallisch dichtenden Kegel und der hohen Beständigkeit gegenüber Druck und Temperatur ist es für anspruchsvolle Heizungsanwendungen bestens geeignet. Die Flanschanschlüsse und der Kvs-Wert von 80 m³/h ermöglichen eine effiziente Integration in bestehende Systeme.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2460
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Stahlguss
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 8
• Rohraußendurchmesser Anschluss 1: 80
• Rohraußendurchmesser Anschluss 2: 80
• Druckstufe Flansch: PN 40
• Hublänge: 18
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 80
• Nenndurchmesser Anschluss 1: DN 8
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
